高纯铁素体不锈钢 Cr30Mo2 性能与特点如下：
a. 力学性能和脆性转变温度

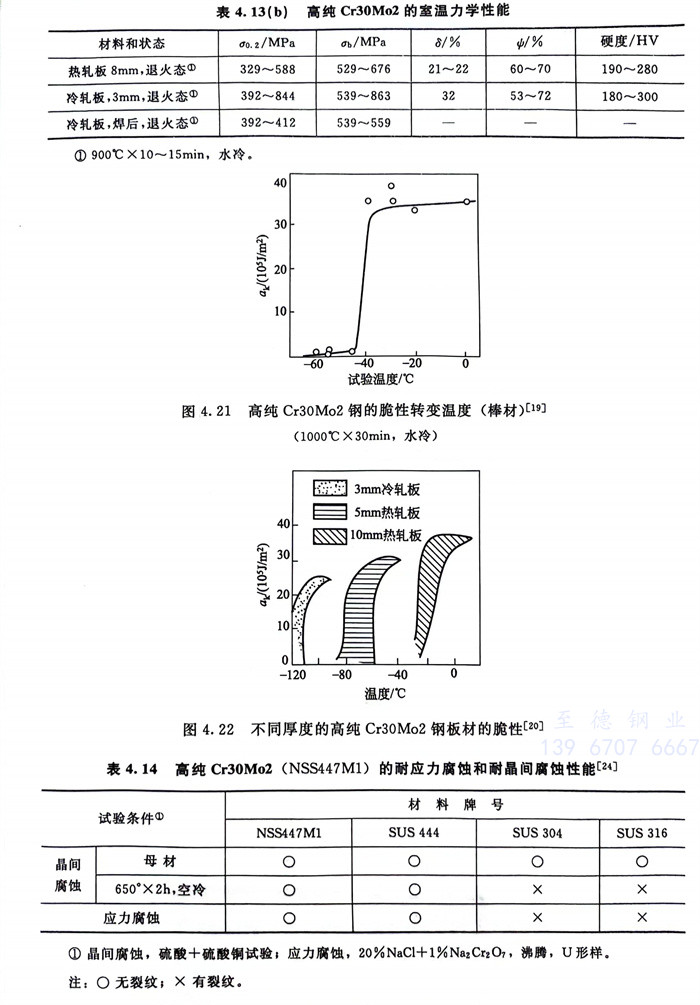

一些试验结果见表4.13（b）、图4.21和图4.22。从图中可知，高纯Cr30Mo2的室温韧性可达105J／㎡（V形和U形缺口）。脆性转变温度3mm冷轧板可达-100℃以下，而10mm热轧板也可达-20℃。
b. 耐腐蚀性能

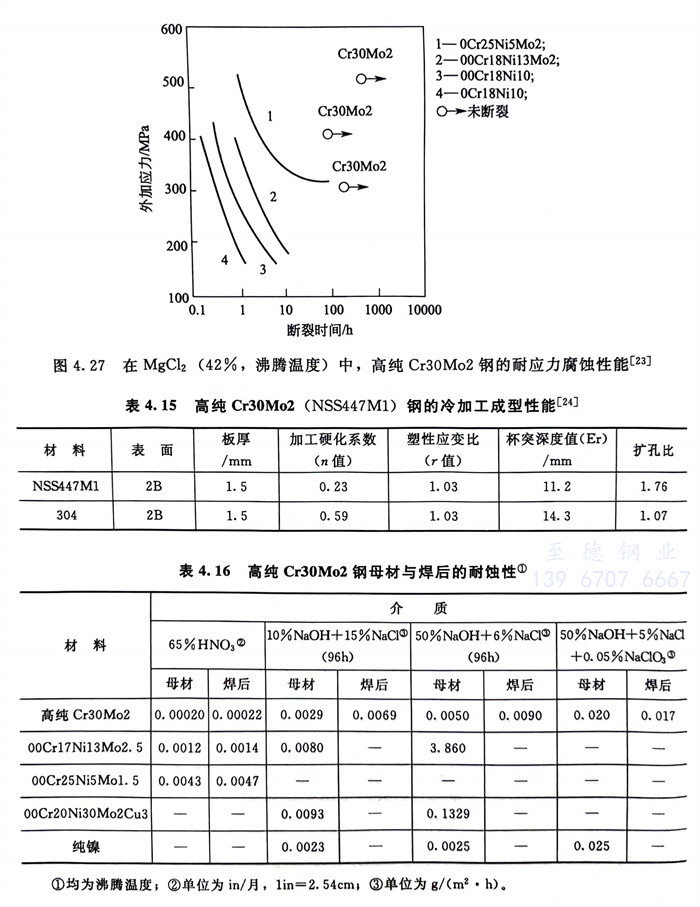

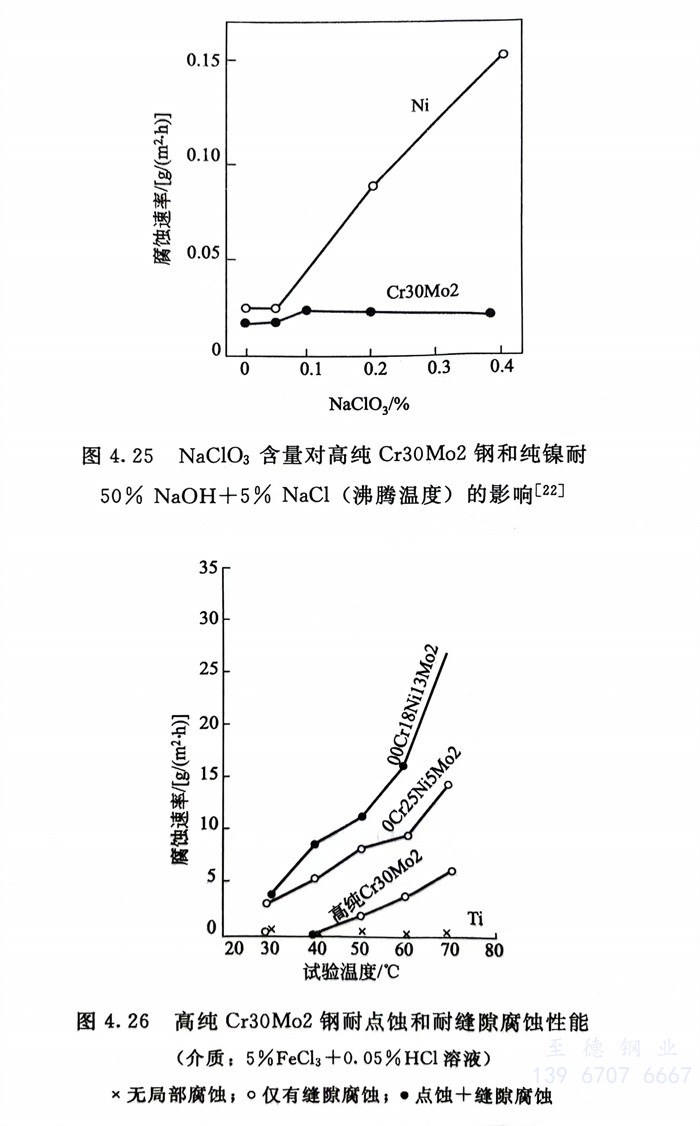

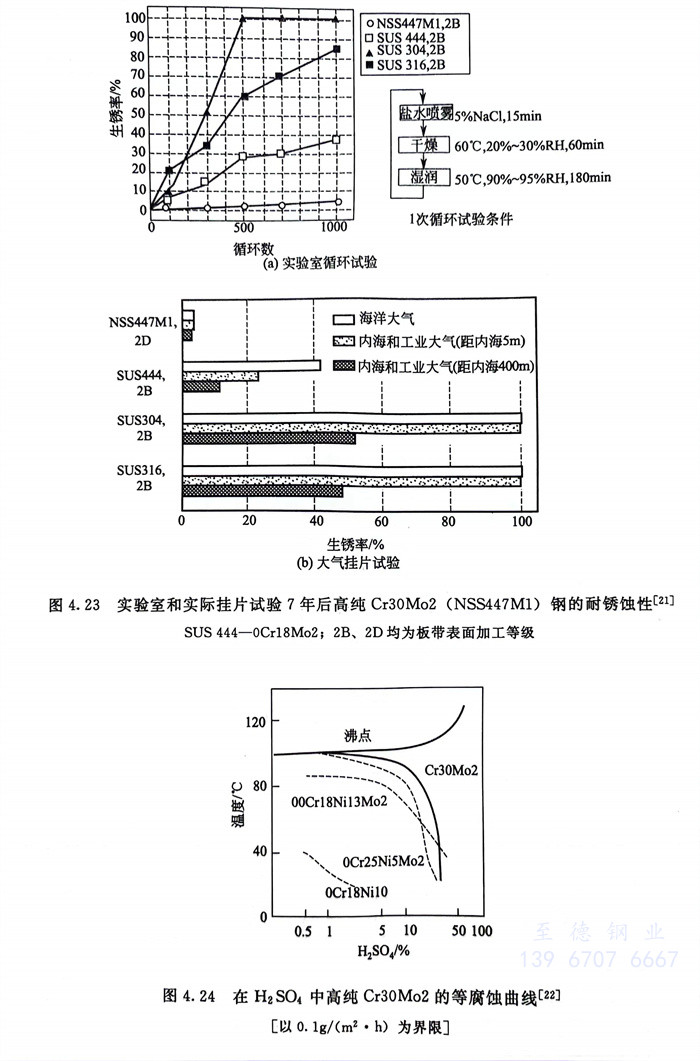

在各种大气和各种酸、碱、盐介质中，高纯Cr30Mo2耐全面腐蚀和耐局部腐蚀性能均远远优于316型不锈钢，在含氧化剂的NaOH中优于纯镍，一些试验结果见图4.23～图4.27和表4.14。
c. 冷成型性和焊接性能

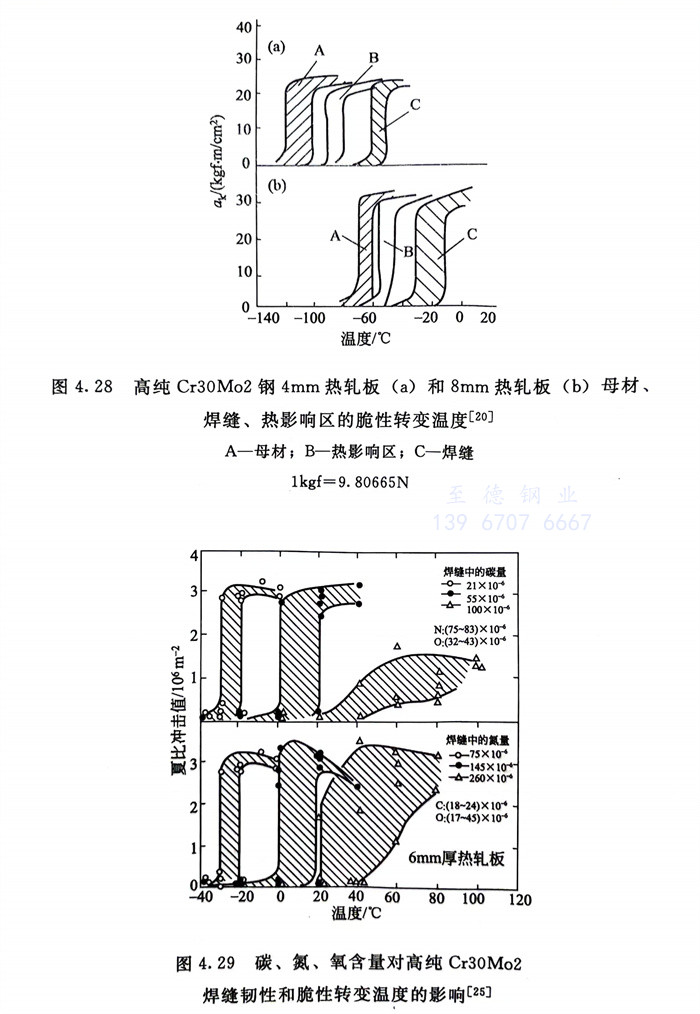

表4.15列出了高纯Cr30Mo2 1.5mm板材冷成型性数据。试验还表明，高纯Cr30Mo2焊接性良好，焊后无晶间腐蚀倾向，在一些腐蚀介质中，焊前、焊后的耐蚀性无明显差别（表4.16）；适宜截面尺寸的高纯Cr30Mo2钢焊后的韧性和脆性转变温度完全可满足使用的需求（见图4.28）；但是，在焊接过程中，要采取措施防止碳、氮等间隙元素对焊缝的污染。图4.29系因焊缝污染而引起的高纯Cr30Mo2钢焊后韧性的降低和脆性转变温度的升高。

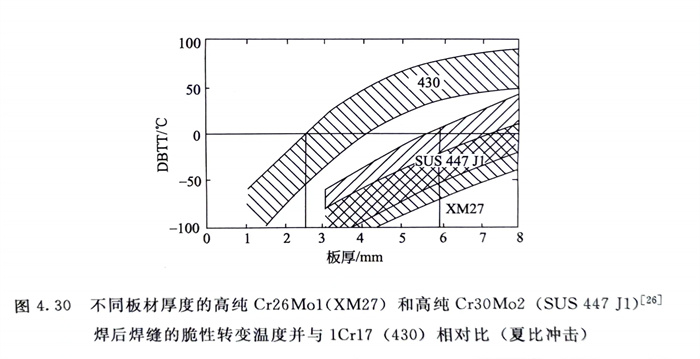

图4.30指出了1Cr17（430）和两种高纯铁素体不锈钢高纯Cr26Mol（XM27）和高纯Cr30Mo2不同厚度板材焊后焊缝的脆性转变温度，可以明显看出，高纯化对铁素体不锈钢的韧性的改善是非常显著的，如果以摄氏零度为使用界限的话，1Cr17焊材仅能用于厚度≤2.5mm，而高纯、高铬的Cr26Mo1和Cr30Mo2则可用到6mm，若为3mm薄板，则可用到-50℃以下。
由于薄截面尺寸的高纯Cr30Mo2（NSS447M1）综合性能优良，又不含镍且成本低于0Cr17Ni12Mo2（316）不锈钢，国外（例如日本）已用于沿海大型国际机场的屋顶材料。
