国内牌号为0027Mo，国外VOD冶炼的牌号为UNS S 44625，日本牌号为SUS XM27。
a. 力学性能和脆性转变温度

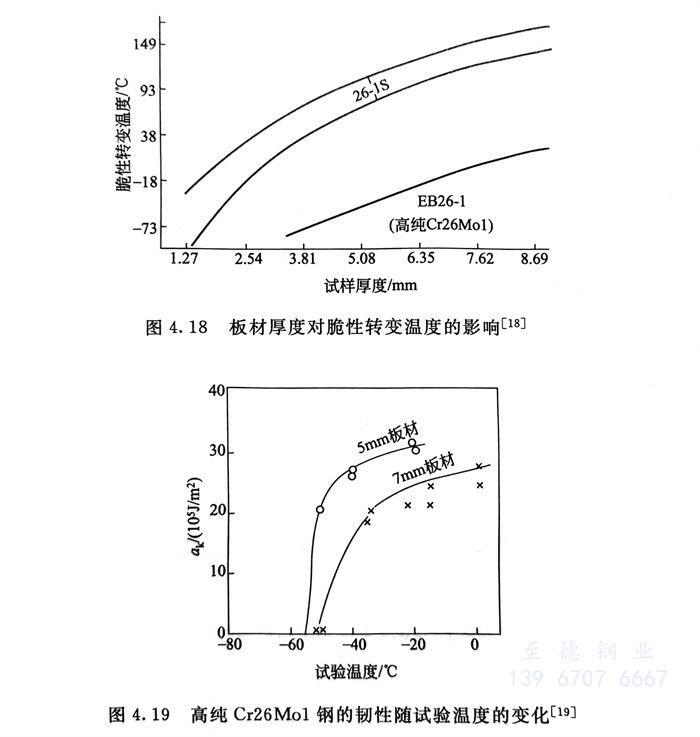

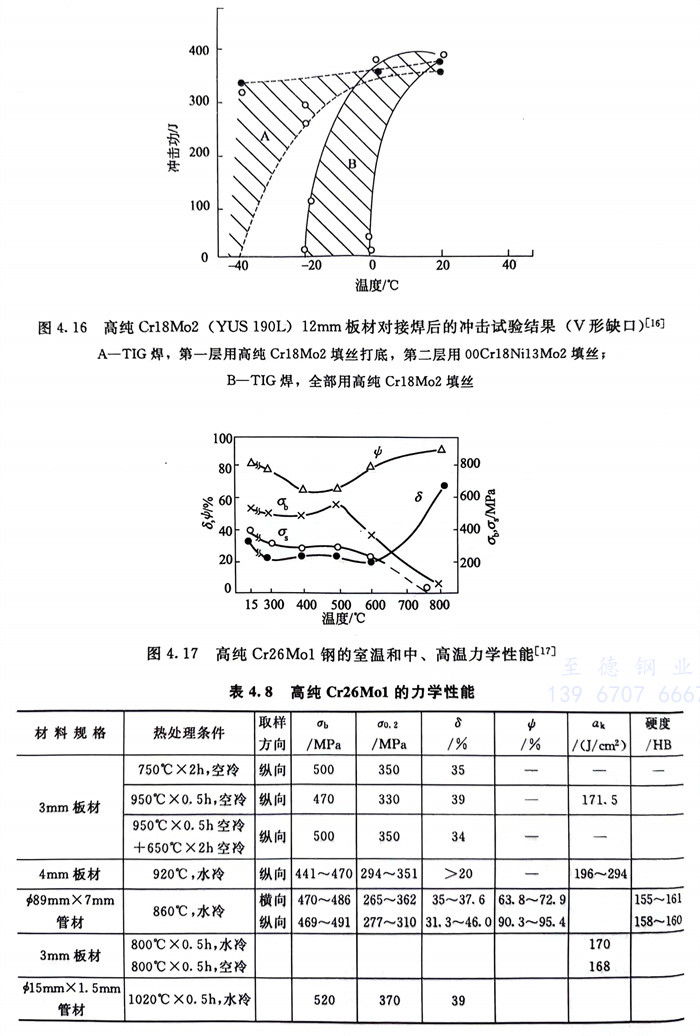

力学性能见图4.17和表4.8。脆性转变温度见图4.18和图4.19。一般认为高纯Cr26Mo1截面尺寸适用于≤6mm或≤7mm板、带材、管材。
b. 耐腐蚀性能

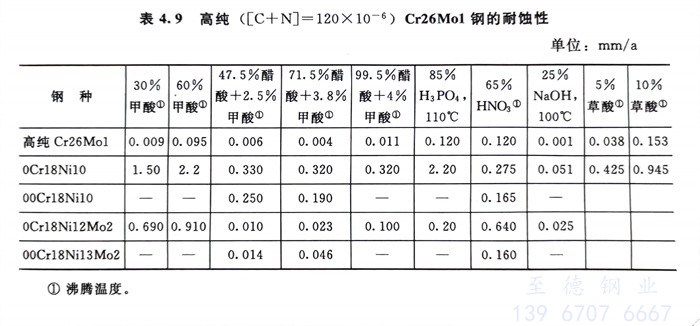

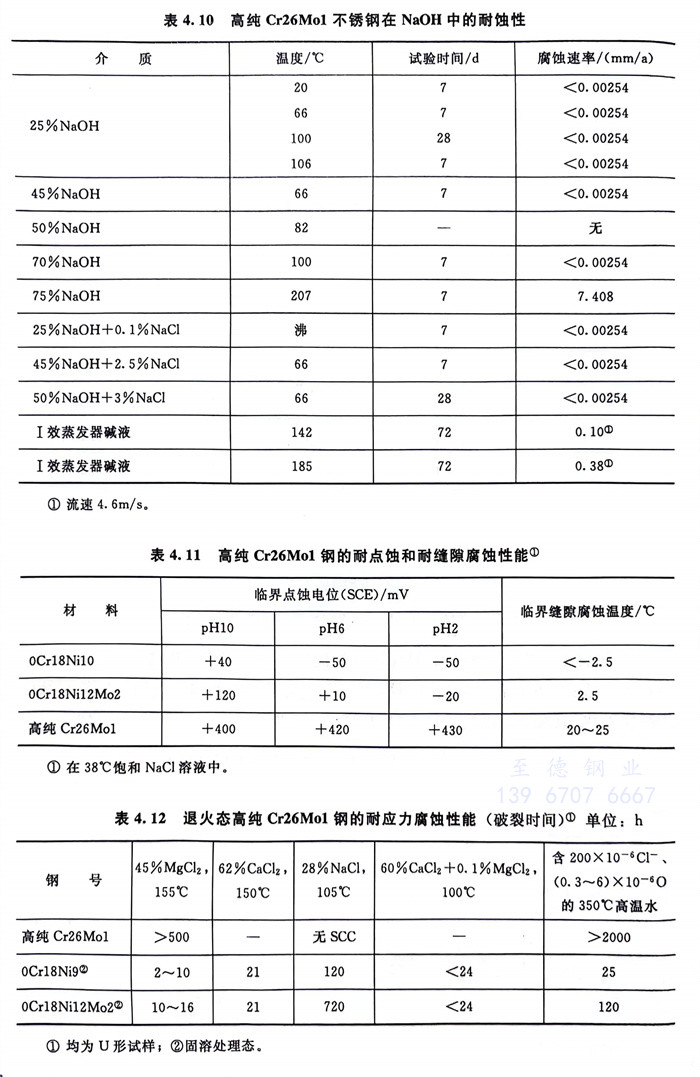

高纯Cr26Mo1耐蚀性优良，即使在65％沸腾HNO3和NaOH中亦然（见表4.9和表4.10）；在耐点蚀、耐缝隙腐蚀、耐应力腐蚀等局部腐蚀中均既优于0Cr18Ni10，也优于0Cr18Ni12Mo2。一些结果见表4.11和表4.12。
c. 冷成型性和焊接性能

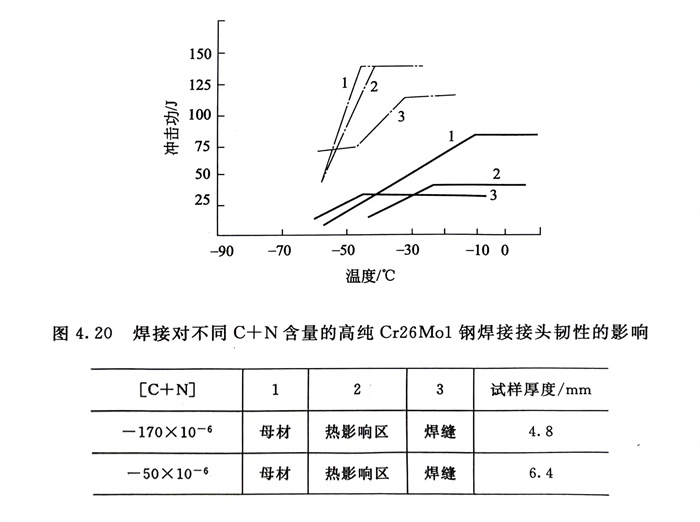

高纯Cr26Mo1的冷加工硬化倾向既低于304，也低于430（图4.2），薄板冷弯后回弹比18-8铬镍奥氏体不锈钢小，易于冷加工，其成型性也较好。高纯Cr26Mo1的焊接性良好，焊后焊缝和热影响区均有满意的冲击韧性（见图4.20）。
