高钼奥氏体不锈钢中00Cr18Ni16Mo5（317LM），00Cr18Ni16Mo5N （316LMN）和00Cr20Ni25Mo4.5Cu（2RK65,904L）为常用牌号。
00Cr18Ni16Mo5和00Cr18Ni16Mo5N 由于比前述17-12-Mo型钢含钼量更高，因而在耐还原性酸和耐局部腐蚀方面，性能又有进一步提高，可用于更加苛刻的腐蚀环境中。含氮00Cr18Ni16Mo5N钢，由于氮的加入，奥氏体更加稳定，与00Cr18Ni16Mo5相比，不仅耐蚀性提高且由于钢中σ（X）等脆性相析出也受到了一定抑制。

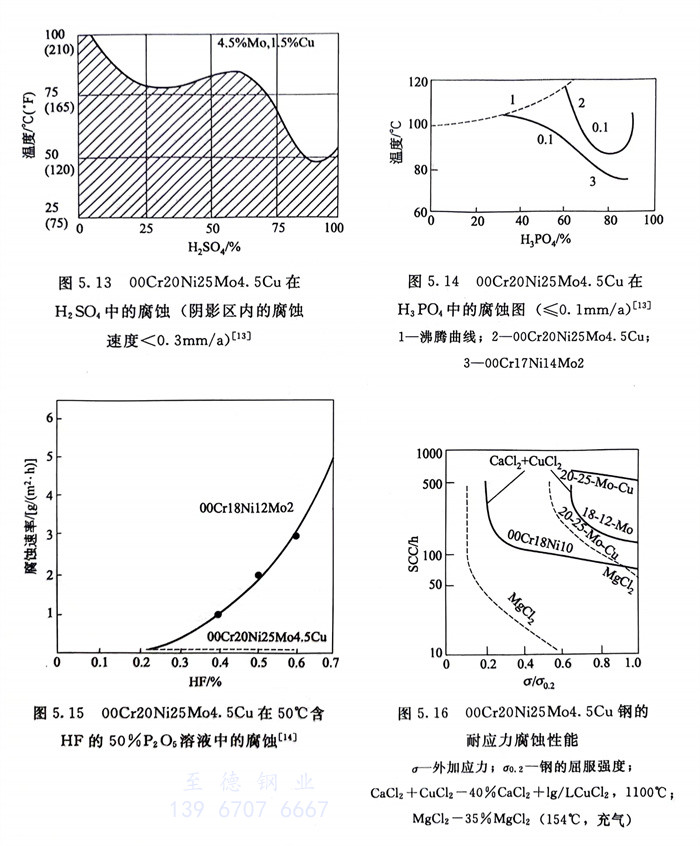

00Cr20Ni25Mo4.5Cu 由于此钢含有更高的Cr、Ni、Mo等元素，加之钼与铜的复合作用，使00Cr20Ni25Mo4.5Cu既在 、甲酸、乙酸等腐蚀介质中耐全面腐蚀，又在含CI水介质中耐点蚀、缝隙腐蚀和应力腐蚀的能力有显著提高，图5.13～图5.16系在不同温度 和含F-50％ 中耐全面腐蚀及在氯化物水介质中耐应力腐蚀的试验结果。可以看出，00Cr20Ni25Mo4.5Cu又比18-12-2型不锈钢的耐蚀范围有所扩大。
当Cr17Ni14Mo2和Cr17Ni13Mo3以及00Cr18Ni14Mo2等耐蚀性不能满足使用要求时，此类含钼约4.5％的高钼不锈钢则是可供选择的理想牌号。
