由于钢中氮具有强烈的奥氏体形成和稳定能力以及对奥氏体的固溶强化作用，而奥氏体不锈钢的耐点蚀、耐缝隙腐蚀等性能的高低又主要由钢中铬、钼、氮的含量所决定，同时不加锰又可防止加入大量锰所带来的负面影响。为此，国外也在开发无锰高氮的节镍和无镍奥氏体不锈钢并取得了进展。
国外用加压电渣炉冶炼了高氮（0.5％～1.5％N）无锰节镍的Cr-Mo-Ni-N 和无锰无镍的Cr-Mo-N不锈钢并研究了它们的性能（见图5.37～图5.39）。

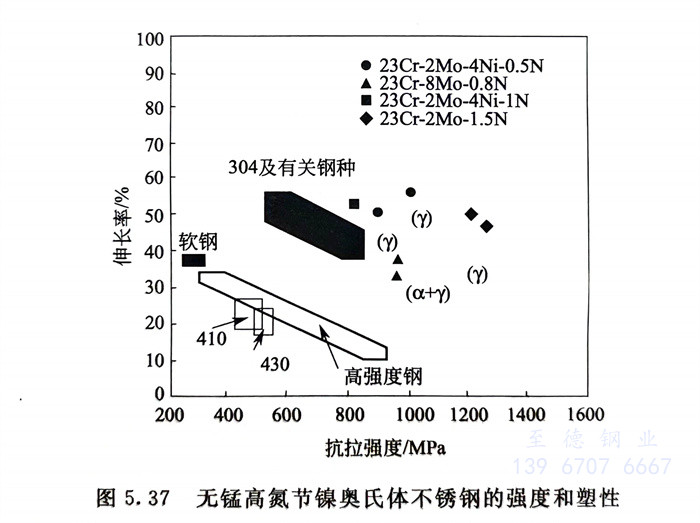

从图5.37 的结果可知，它们强度高，塑性好，室温固溶态抗拉强度可达≥1000MPa 或≥1200MPa，而伸长率δ则仍达40％～60％。

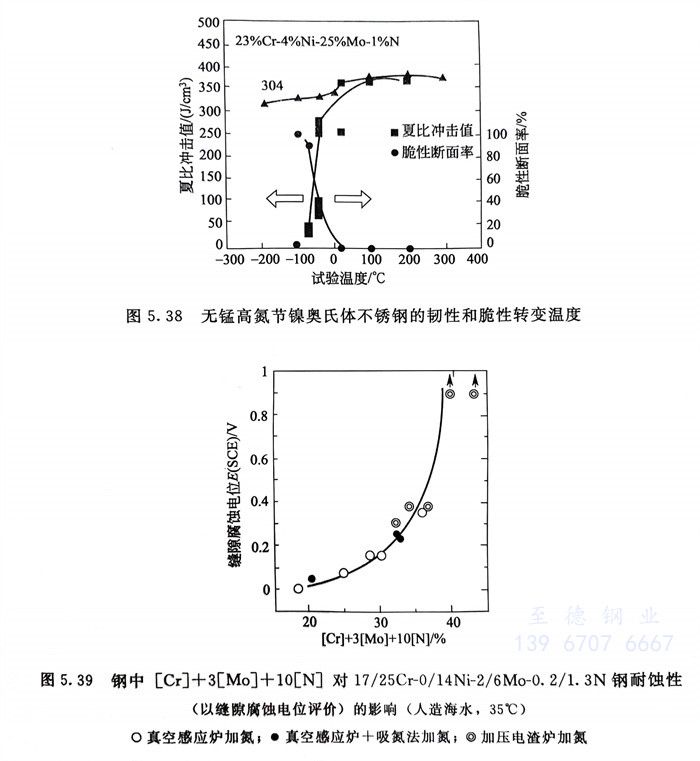

从图5.38可知，它们虽然有脆性转变温度，但可低到-50℃，同时，室温韧性良好，且与18-8铬镍奥氏体不锈钢相当。
从图5.39可知，由于铬、钼、氮含量高，它们在海水中具有良好的耐缝隙腐蚀性能。
为了获得良好的耐蚀性，钢中残余氧量应在20×10-6 以下，为此，加压电渣炉所用渣系和脱氧剂种类及用量等均需予以合理控制。
