双相不锈钢含有较高的铬、钼、镍、氮等元素和双相不锈钢的微细组织结构,使双相不锈钢具有优良的耐全面腐蚀和耐局部腐蚀性能,特别是表现在耐应力腐蚀、耐点蚀、耐缝隙腐蚀、耐腐蚀疲劳以及耐磨蚀等方面。

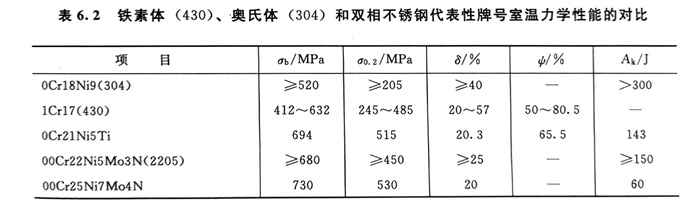

高强度，存在脆性转变温度和三个脆性区。由于双相不锈钢具有微细的显微组织以及钼、氮等的强化作用，双相不锈钢的强度远远高于铁素体不锈钢和奥氏体不锈钢，一些试验结果见表6.2和图6.2。但是，双相不锈钢中含高铬、钼的大量铁素体相的存在，使得铁素体不锈钢中所具有的脆性转变温度和475℃脆性、中温脆性以及高温脆性三个脆性区的特征，在双相不锈钢中也显现了出来（图6.3～图6.5系475℃和中温脆性的情况）。但是由于双相不锈钢的晶粒细化且又存在大量奥氏体，所以双相不锈钢的脆性转变温度明显低于普通铁素体不锈钢，一般均在-40℃或一50℃以下，而且室温冲击韧性也足够高（表6.2），因此并不影响双相不锈钢的工程应用。至于475℃脆性和中温脆性只要不高于260℃，长期使用就不会有任何危险。
