这是双相不锈钢性能上的弱项，特别是含高铬、钼、氮量的高合金双相不锈钢更为突出。
双相不锈钢的冷成型性要低于铬镍奥氏体不锈钢，也要低于中铬的一些铁素体不锈钢。这与双相不锈钢的屈服强度高，变形抗力大，伸长率较低，各向异性大，钢的r值（塑性应变比）和n值（冷加工硬化系数）均较低有关。因此，双相不锈钢一般不适用于要求苛刻冷成型（如深冲）等的用途。对于双相不锈钢管与管板胀接等工艺，则需采用较大外力导致钢管屈服后，便可顺利完成胀接操作；可以进行冷弯，但回弹较大。表6.5中列出了00Cr18Ni5Mo3Si2钢的r值和n值并与18-8奥氏体不锈钢和含17％～18％Cr的几种铁素体不锈钢的对比结果。

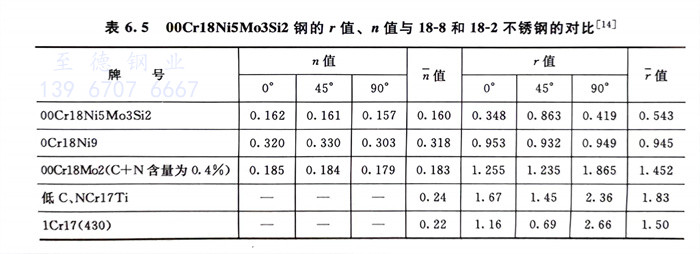

表6.5 00Cr18Ni5Mo3Si2钢的r值、n值与18-8和18-2不锈钢的对比
虽然向双相不锈钢加入适量铜也可显著提高钢的冷成型性，但由于每种类型的不锈钢应用领域不同，对工程用双相不锈钢而言，一般没有必要采取此种合金化措施。
