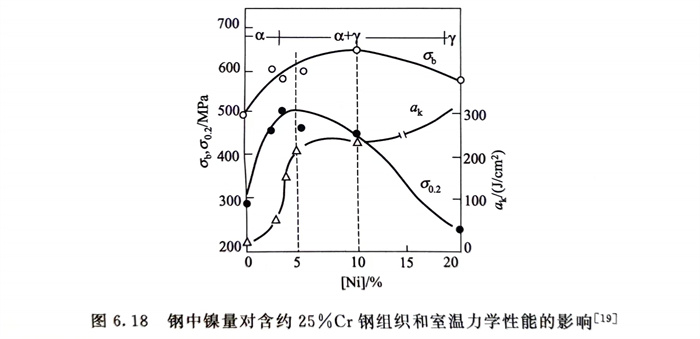

图6.18系浙江至德钢业有限公司试验取得的结果。在含25％Cr双相不锈钢管的情况下，加入不同镍量，调整不同的铬当量／镍当量以获得不同的相比例并测定了它们的力学性能。可以看出，随钢中镍量的增加，此钢从单相铁素体向α＋γ双相组织过渡，当含镍量约达18％时，又基本上系单相奥氏体。在双相区内，当含镍量在约5％时，钢的屈服强度达到最高值，此时的a／γ比例并不到1：1，镍量再增加，y量加大，则屈服强度明显下降；当含镍量约达10％，此时γ量已超过50％，钢的抗拉强度达到最高值，随后稍有下降；而钢的冲击韧性值则随镍量增加、γ相量的增多而提高，达单一奥氏体组织时，此钢具有最高的冲击韧性值。

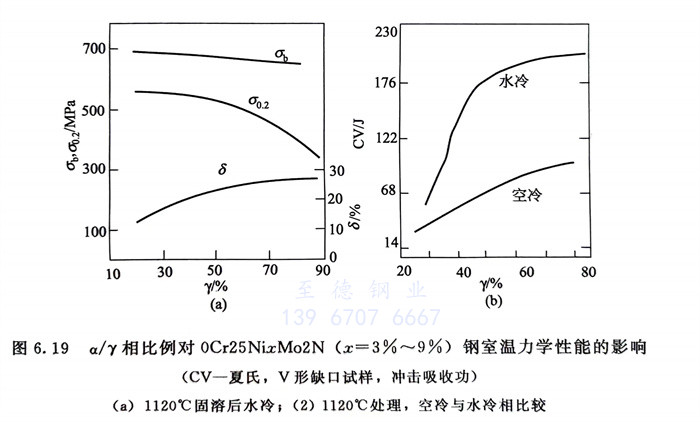

图6.19系含3％～9％Ni的0Cr25NixMo2N双相不锈钢管，经不同固溶处理后的相比例对钢的力学性能的影响。可以看出，随γ奥氏体量增加，屈服强度明显下降，而伸长率和冲击功则明显上升，此结果与图6.18的结果基本一致。图中冷却速度（水冷、空冷）不同，钢的冲击功差别较大，这显示了钢中铁素体的存在，碳、氮化物析出的影响。
研究表明，双相不锈钢管的力学性能中的强度，在很大程度上取决于α相量，而塑、韧性则取决于γ相量。但是，同一种双相不锈钢，由于固溶温度不同，虽然也会具有不同相比例，但是，此时不仅相比例有变化，而且还会有其他相的溶解和析出以及两相中合金元素的重新分配等的变化，与仅以合金元素即铬当量／镍当量来调整钢的相比例相比，用热处理温度来调整相比例影响的因素较多。故双相不锈钢管多用合金元素来调整钢的相比例。
