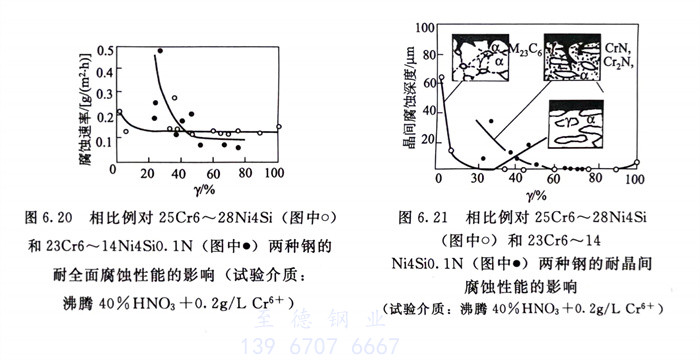

浙江至德钢业有限公司研究相比例对含硅的双相不锈钢管全面腐蚀和晶间腐蚀性能的影响，得出了图6.20和图6.21的结果。从图中可知，在试验条件下，不含氮钢，只要钢中或便可分别获得耐全面腐蚀或耐晶间腐蚀的性能；而当钢中含0.1％N时，钢中γ相量必须≥50％时，才能获得耐全面腐蚀和耐晶间腐蚀的性能，这与钢中0.1％N的存在必须有足够的γ相量才能防止钢中有害的M23C6、Cr2N、CrN的析出有关。
图6.22的试验结果表明，以奥氏体为基体的双相不锈钢中只要α相量≥10％便可具有良好的耐晶间腐蚀性能，这与最早发现双相不锈钢时所观察到的现象是一致的。
