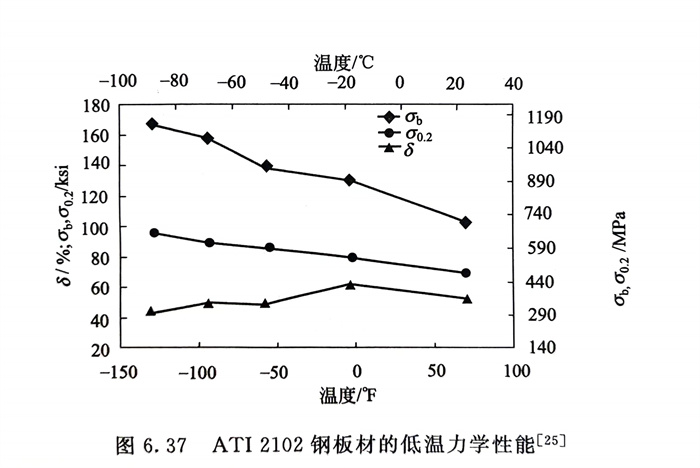

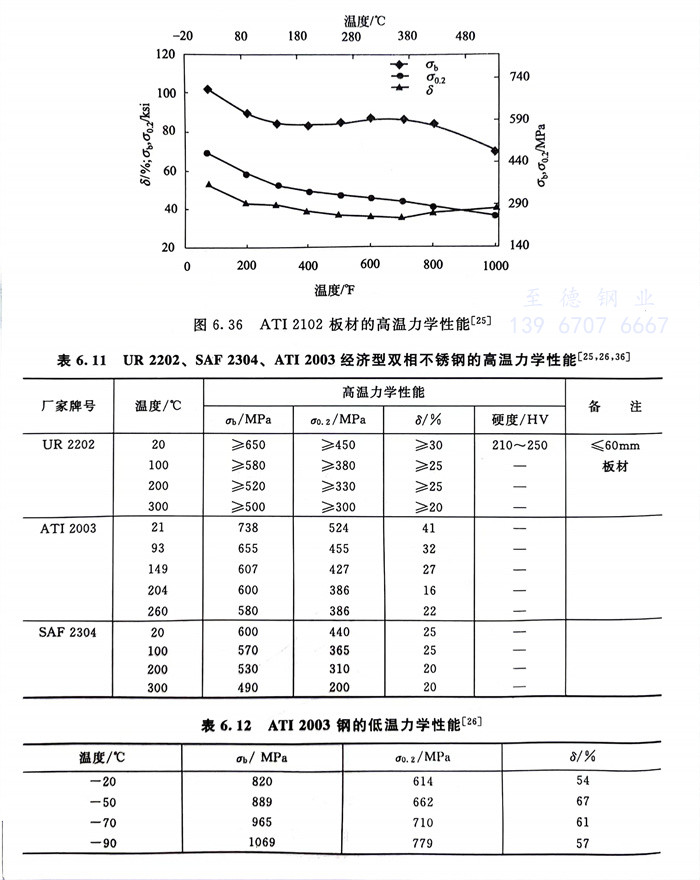

几种经济型双相不锈钢的高温力学性能见图6.36和表6.11，低温力学性能见图6.37和表6.12。

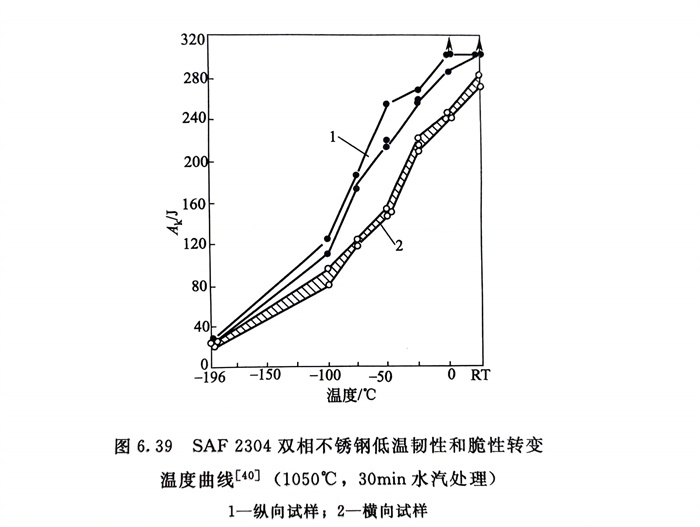

几种经济型双相不锈钢的低温韧性和脆性转变温度曲线见图6.38和图6.39。从图中可看出与前述双相不锈钢相同。随温度升高，这些经济型双相不锈钢的韧性提高，有脆性转变温度存在，但因曲线“拐点”并不似前述铁素体不锈钢那样明显，并且由于钢中有各向异性，故纵向韧性要高于横向。对于经济型双相不锈钢而言，为保证其韧性满足使用要求，一般规定它们的应用最低温度应≥-50℃。

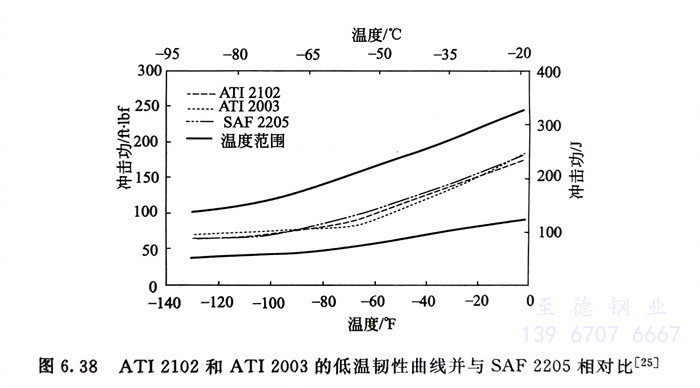

图6.38 ATI 2102和ATI 2003的低温韧性曲线并与SAF2205相对比
