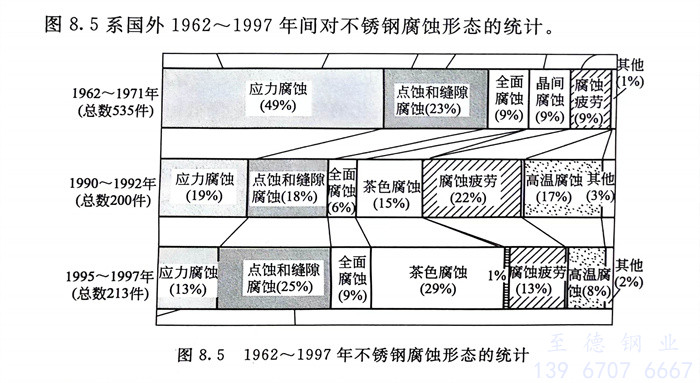

图8.5系国外 1962~1997 年对不锈钢管腐蚀形态的统计
从图8.5中可以得出以下结论：
①. 腐蚀形式主要有全面腐蚀、晶间腐蚀、点蚀和缝隙腐蚀、应力腐蚀、腐蚀疲劳以及高温腐蚀。
②. 全面腐蚀中，新出现的茶色腐蚀增长迅速。由于茶色腐蚀一般仅为表面变色并不影响不锈钢设备结构的完整性和使用寿命；但从美学角度，则影响很大。
③. 晶间腐蚀大量减少，1990年以后已很少出现。
④. 1962～1971年大量存在的应力腐蚀（占49％）1990年以来也显著降低，但仍占有较高的比例（10％以上）。
⑤. 点蚀和缝隙腐蚀有增长趋势。
⑥. 腐蚀疲劳和高温腐蚀事例，虽然1990～1992年间有显著增加，但1995～1997年已有所减少。
