一、现象

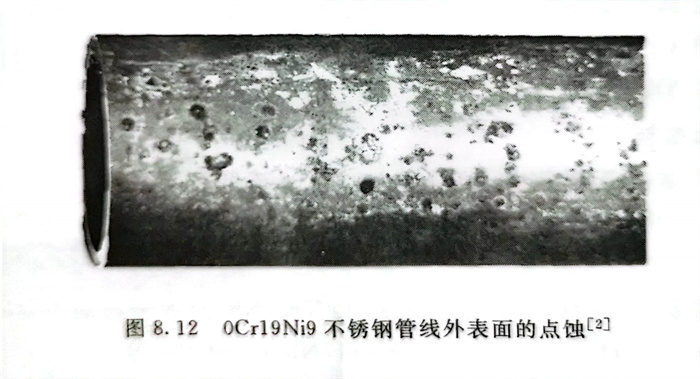

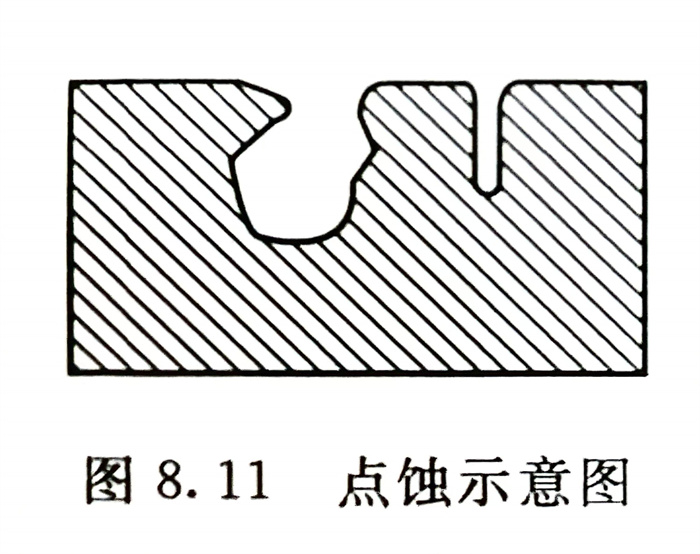

腐蚀从不锈钢表面的个别点发生，然后向纵深扩展（见图8.11），使用过程出现的0Cr19Ni9不锈钢管线外表面的点蚀见图8.12。
二、原因
不锈钢点蚀主要出现在含有卤素离子，如Cl-、Br-、F-等的水溶液介质中。点蚀是由于这些活性离子在不锈钢管表面钝化膜的薄弱部位破坏了钝化膜而引起的。
如果不锈钢表面有铁粒子、灰尘和污物等附着物以及在MnS等夹杂和一些金属间化合物处，也易产生点蚀。
三、防止措施
不锈钢表面定期清洗和维护；提高钢的纯净度，降低MnS等非金属夹杂物含量；选用耐点蚀当量值高的不锈钢，即高铬、钼和高铬、钼、氮不锈钢。
在含Cl-和海水等水介质中，提高流速≥1.5m/s，以防止沉积物及海生物附着在不锈钢表面上。
