一、现象

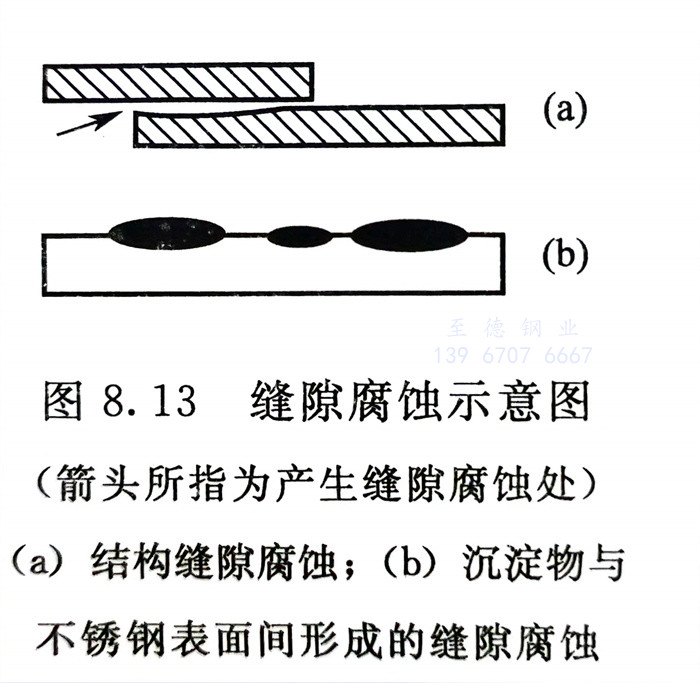

不锈钢由于设备、构件结构上存在缝隙［见图8.13（a）］或在表面上存在金属或非金属沉积物［在沉积物与不锈钢表面间形成缝隙，见图8.13（b）］，在腐蚀介质作用下，会在缝隙处优先产生点状和溃疡状损伤，这就是缝隙腐蚀。图8.14则是一台不锈钢管与管板胀焊连接的热交换器的缝隙处，18-8不锈钢管的缝隙腐蚀（已呈溃疡状）。
二、原因
在含有Cl-等的水介质中，由于缝隙内介质溶液（a）结构缝隙腐蚀；（b）沉淀物与的酸化（Cl-浓度增加，pH值下降）、缺氧而引起的不锈钢表面间形成的缝隙腐蚀钝化膜的局部破坏（氧浓差电池，缝隙缺氧）。

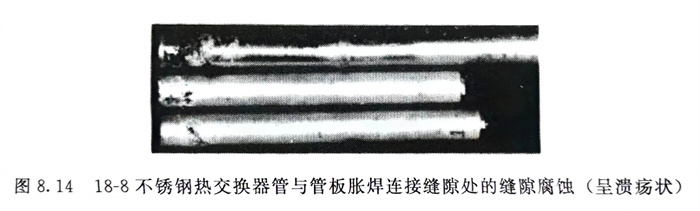

图8.14 18-8不锈钢热交换器管与管板胀焊连接缝隙处的缝隙腐蚀（呈溃疡状）
三、防止措施
消除缝隙。最根本的是从结构设计上避免存在缝隙入手，对换热设备不锈钢管与管板连接处的缝隙，对法兰、垫圈、螺栓、铆钉的间隙，要采取适宜措施加以防止。
定期清洗并在海水等环境中保持流速≥1.5m／s，防止污物（包括海生物）在钢的表面堆积。
选用耐缝隙腐蚀的高铬、钼和高铬、钼、氮不锈钢。图8.15中的结果仅提供耐点蚀和耐缝隙腐蚀选用不锈钢的大致思路。同时可看出，为解决缝隙腐蚀，从选材入手要比解决点蚀更加困难，且经济上的代价会更高。

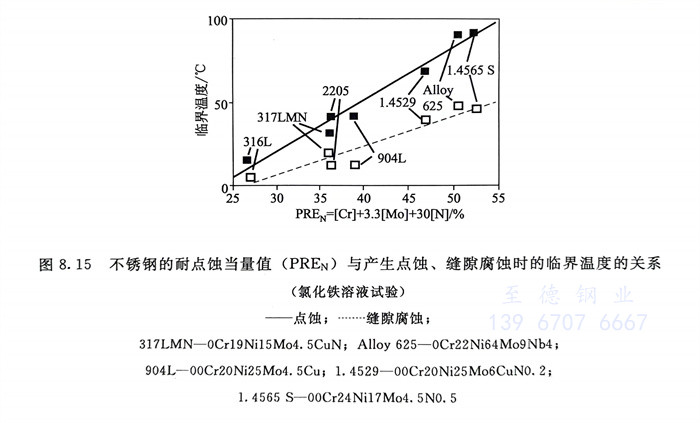

图8.15 不锈钢的耐点蚀当量值（PREN）与产生点蚀、缝隙腐蚀时的临界温度的关系
