一、现象

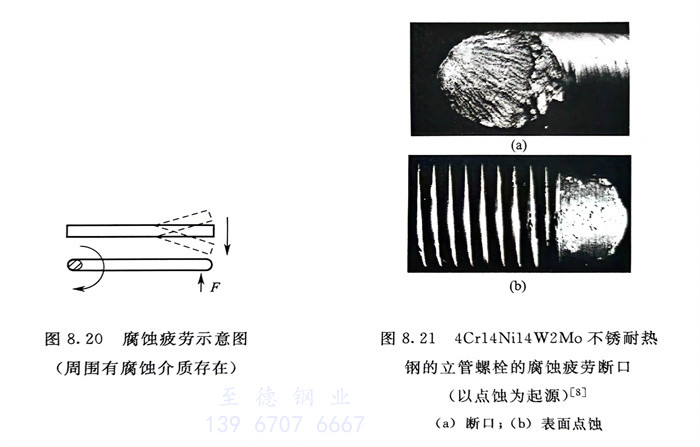

在交变（动）应力和介质共同作用下，引起的不锈钢管的局部腐蚀，示意图见图8.20，实际事例照片见图8.21。不锈钢的腐蚀疲劳在任何介质中均可产生，并没有前述产生应力腐蚀时所需的特定介质。
二、原因
在力学（动应力）和电化学（腐蚀性介质）共同作用下而引起的破坏腐蚀疲劳的原因说法很多，目前尚未得出一致的结论。就其产生机制而言，提出了点蚀应力集中模型；形变金属优先溶解模型；金属膜破裂模型以及活性物质吸附模型等。但是在交变应力作用下，在介质和交变应力共同作用下钝化膜的破裂、滑移台阶的溶解以及再钝化等的反复作用则是能影响不锈钢管腐蚀疲劳过程中的关键因素。
三、防止措施
防止和降低不锈钢设备和构件所承受的交变应力（包括消除结构上的应力集中）；消除不锈钢表面缺陷；选用疲劳强度高、耐蚀性优良且细晶的不锈钢，双相不锈钢则是可供优先选择的材料。

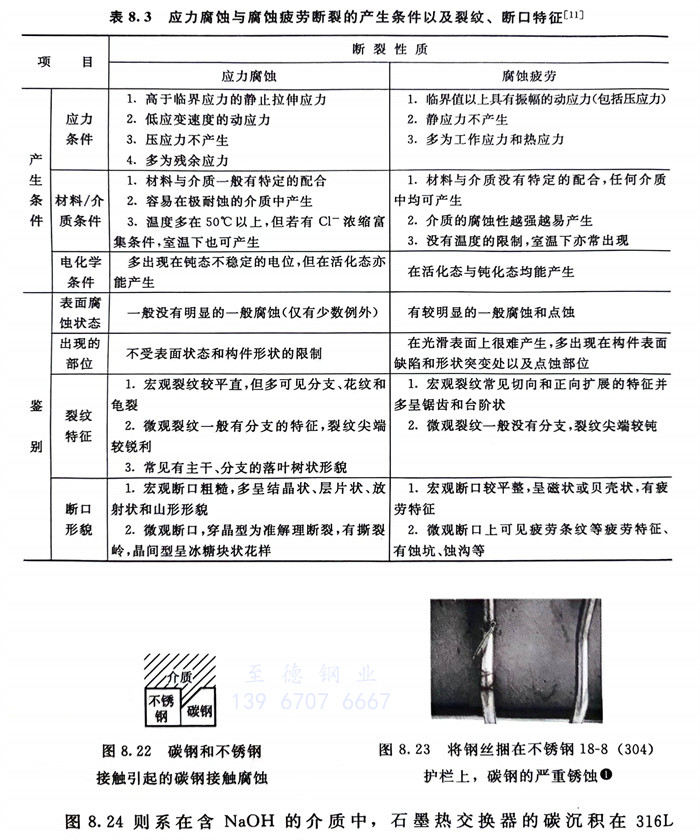

表8.3列出了应力腐蚀与腐蚀疲劳断裂的产生条件以及裂纹、断口特征，可供识别此两种断裂形式时的参考。
