一、来源
废钢，包括返回钢和生铁等；铁合金，包括镍、海绵铁等以及脱氧剂和造渣材料。

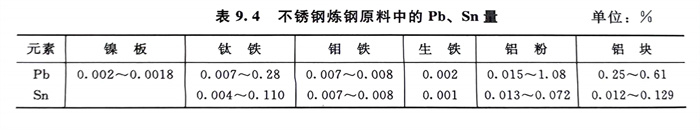

表9.4列出了国内炼钢原料中的Pb、Sn含量。
二、特性
不锈钢中最常见和最为有害的是铅(Pb)、锡(Sn)、锑(Te)、铋(Bi)和砷(As)等五大元素。这些元素的熔点低;在钢中的固溶度小(或根本不固溶);与钢的基体相比,热膨胀系数差别较大。
三、有害作用

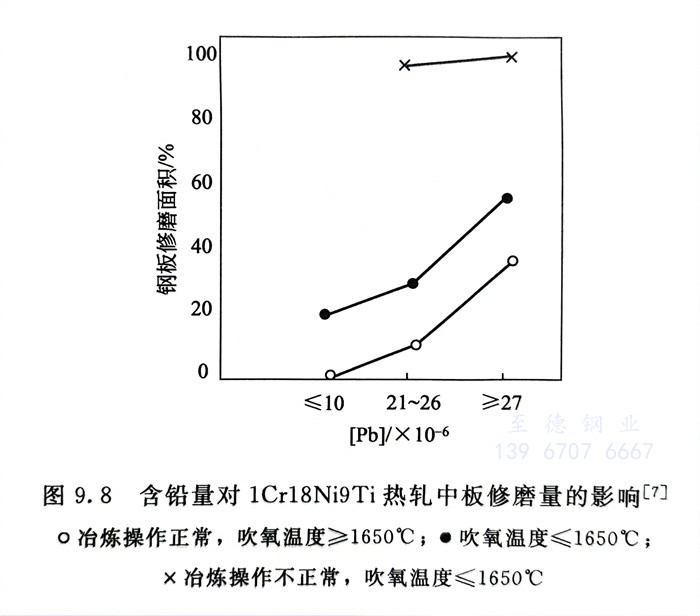

由于这些元素所具有的特性,在不锈钢凝固过程中,它们会在晶内和沿晶界以及沿a/γ相界析出,并常常在晶界和相界产生偏析;在热加工温度下,晶界和相界处于熔融态而使钢的结合力下降,加之,这些元素与基体的热胀系数的差异导致在不锈钢热加工过程中极易开裂,不仅增加钢坯的修磨量(图9.8),而且会造成大量废品。国内某厂就曾一次判废1Cr18Ni9Ti板坯数百吨。分析表明:钢中Pb、Sn 在晶界和 a/γ相界的浓度比基体高76~177倍(Pb)和5~24倍(Sn)。
对1Cr18Ni9Ti的研究结果表明,出现“热脆”时的临界铅当量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。
国内1Cr18Ni9Ti的生产实际表明,当钢中的铅当量≤0.0084%时,钢的性能和表面质量可满足 GB 4273-92和GB 1380-92技术条件的要求。
