在不锈钢的化学成分、组织和性能满足标准和技术条件要求的同时，为更好地保证不锈钢的质量，进一步优化钢的性能，提高钢的纯净度最为关键。国产不锈钢有时化学成分、组织结构和宏观性能可满足标准要求，但很多性能常常与国外进口不锈钢实物水平有差距，纯净度间的差距较大是一个重要原因。
下面列出了由于纯净度的提高对不锈钢的耐蚀性的影响，国外一些实验室试验和大量统计所取得的结果见图9.12～图9.14。

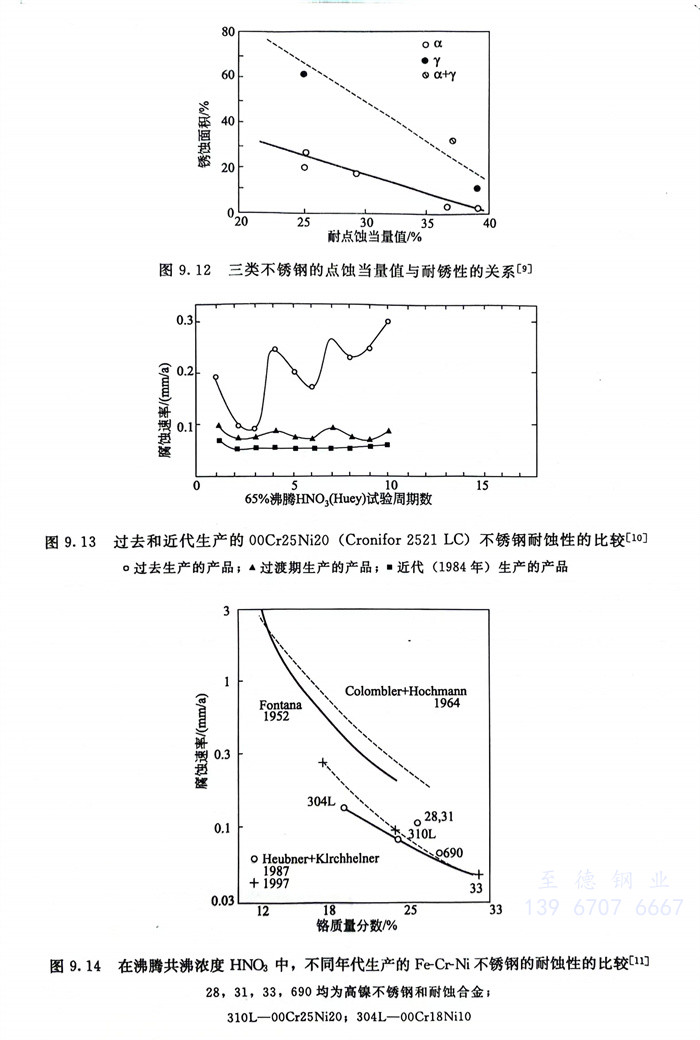

图9.12系耐点蚀当量值( [ Cr ] + 3.3 [ Mo ] + 16 N ] )）对五大类不锈钢中耐蚀性最佳的奥氏体、铁素体和双相三类不锈钢锈蚀面积的影响。可以看出，在相同耐点蚀当量值条件下，铁素体不锈钢的耐锈蚀性远优于奥氏体不锈钢，也优于双相不锈钢。研究表明，这并不是由于钢的组织结构不同，而是由于铁素体不锈钢的纯净度高。
图9.13系采用硝酸法试验对过去生产的00Cr25Ni20（Cronifor 2521 LC）与近代（1984年）生产的同一牌号，由于生产工艺的变化对钢的耐蚀性的影响。可以看出：近代生产的（通过炉外精炼并加工生产的）较过去生产的（电弧炉冶炼等）同一不锈钢牌号不仅耐蚀性显著提高，而且耐腐蚀的稳定性也极佳。
图9.14系更为有意义的结果。通过对1952年、1964年和1987年、1997年所生产的不同铬量的Fe- Cr - Ni不锈钢和高镍耐蚀合金的耐蚀性的对比，可以明显看出,1952年和1964年所生产的Fe-Cr-Ni不锈钢和合金,与1987年和1997年所生产的不锈钢和合金相比,后者的耐蚀性远远优于前者。发表此结果的作者认为这主要是由于不锈钢生产工艺技术的进步,不锈钢和耐蚀合金的纯净度的提高和均匀性的改善而产生的良好效果。
