304不锈钢构件打磨处的应力腐蚀现象级处理方法

发布日期：2024-05-14 12:03:25 人气：492

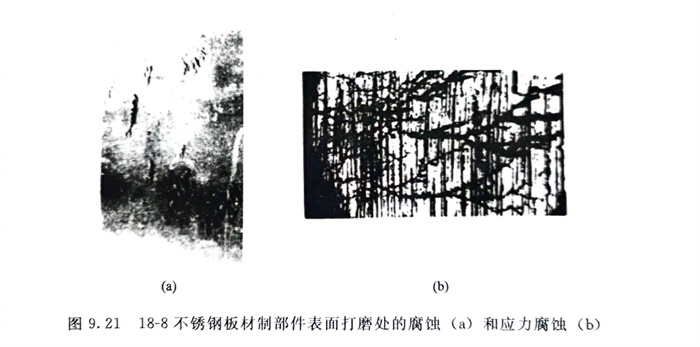

304不锈钢板材制成的构件在200℃蒸汽中使用，使用过程中发现打磨处均出现腐蚀［图9.21（a）］，经进一步检查，腐蚀处有大量应力腐蚀裂纹［见图9.21（b）］。实测表明打磨处的残余应力高达近300MPa。为了防止此种腐蚀，不锈钢表面严禁用砂轮等打磨。
