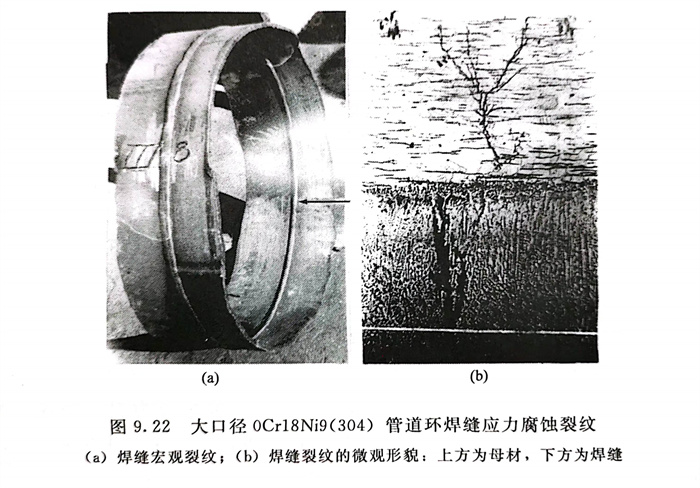

根据工程需要，国内某厂采购了大量0Cr18Ni9（304）不锈钢中、厚板，采用焊接方法生产了大量的304大口径不锈钢管道，钢板下料后先进行纵焊，纵焊后经滚圆再进行环缝焊接。环焊后在无任何防护的条件下，置于海滩上海洋性大气中放置，后来发现在环焊缝处出现大量应力腐蚀裂纹（见图9.22），裂纹从焊缝开始并向母材扩展，最后导致0Cr18Ni9大量大口径不锈钢管道未经使用便全部报废。
本书前面已经述及不锈钢产生应力腐蚀的三要素，在0Cr18Ni9作为敏感材料已选定的条件下，只要焊后采取消除应力的措施或者焊后对不锈钢管道焊缝加以很好地防护，防止海洋性大气与不锈钢管道焊缝相接触，这种事故完全可以避免。
