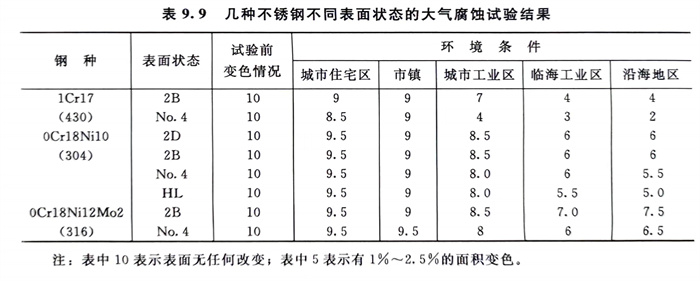

表9.9列入了在几种大气条件下，几种常用不锈钢不同表面加工的耐蚀性对比。从表9.9中的结果可知：表面为2B者耐蚀性优于2D、No.4和HL；0Cr18Ni12Mo2优于0Cr18Ni10、0Cr18Ni10优于1Cr17；1Cr17不能在临海和沿海区使用，0Cr18Ni10的No.4表面在临海工业区也不能使用。由于1Cr17铁素体不锈钢在一些大气中不能满足要求，为此，在建筑外用铁素体不锈钢中已经开发了含钼和含钛、铌的许多铁素体不锈钢牌号，如00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和高纯Cr30Mo2（Ti，Nb）等，国外已在临海大型建筑物上大量应用。

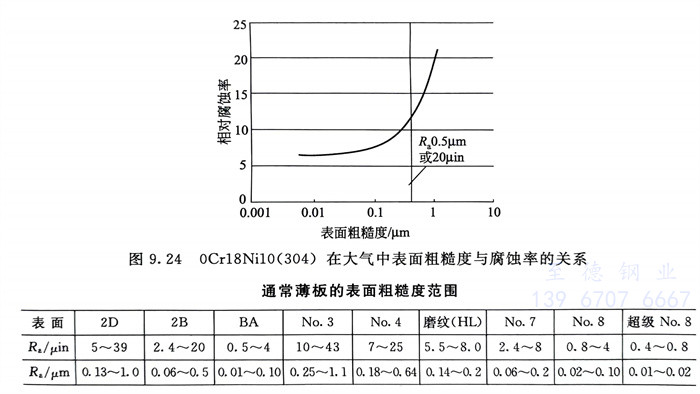

图9.24系在大气中表面粗糙度对冷轧0Cr18Ni10（304）不锈钢薄板耐蚀性的影响。从表面粗糙度范围与表面加工等级之间的关系可知：在大气中，当选用0Cr18Ni10不锈钢的表面加工为2D和No.4时，因表面粗糙度已超过Ra0.5μm 见图9.24附表），腐蚀率显著增加，选用时要加以注意。
在大气中，不锈钢的表面粗糙度越低，不锈钢的耐蚀性越好，一般解释为表面越光滑，表面的沉积污染物越少，而且在雨水的冲刷下极易清除，点蚀难以在表面形成；同时，表面越粗糙，不仅沉积的污染物越多，而且大气中的Cl-等也越易附着。一些研究还指出，粗糙的表面加工，表面膜中的Cr／Fe也低，耐蚀性也差。
