不锈钢压力容器和管路的对接焊缝须保证完全焊透，但在焊接直径小或无法实现双面焊时，对接焊缝须采用单面焊背面成形的方法来保证焊缝背面焊透。单面焊时易造成内表面未焊透或出现焊瘤和咬边等焊接缺欠，影响接头的焊接质量。为此，提出了单面焊背面成形的焊接操作方法。
单面焊背面成形操作方法是一种高技巧的操作技术，要求在焊件坡口背面没有任何辅助措施的条件下，在坡口正面进行焊接，且焊后保证坡口正面、背面都有一定的焊缝余高，且焊缝均匀整齐、成形良好。
①. 接头形式
适用于焊条电弧焊单面焊背面成形的接头形式，主要有板状对接接头（对接焊缝）、管状对接接头（对接焊缝）和插入式管与壳体接头（对接焊缝加角焊缝）、骑座式管与壳体接头（对接焊缝加角焊缝）。
②. 焊接位置
按焊接接头所处位置，可选择平焊、立焊、横焊和仰焊等位置进行施焊。这种单面焊背面成形的焊接操作方法一般适用于V形坡口且钝边较小的对接焊缝。
③. 电弧燃烧方式
焊条电弧焊单面焊背面成形的焊缝，可通过间断灭弧焊方式（又称断弧焊法，或称闪弧焊法）或连弧焊方式来实现。
a. 间断灭弧焊方式是在焊接过程中，利用电弧的短时反复点燃和熄灭来控制焊缝成形，即电弧燃烧时加热熔透坡口根部，形成熔合良好的熔池；电弧熄灭时，将熔池结晶形成双面焊缝（背面自由成形）。断弧焊的焊接参数见表4-12。

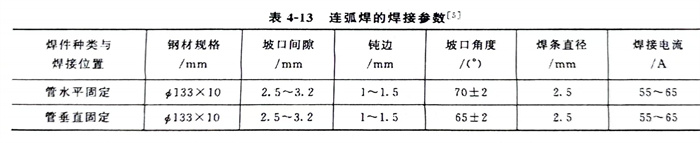

b. 连弧焊方式是电弧在整个焊接过程中连续燃烧，不熄弧，其运条操作方法又有挑弧法和稳定电弧焊法之分。稳弧法也可借助电流调节器，引弧时把电流调得稍大些，便于引弧段焊透，电弧引燃后再调至正常，转为正常焊接，收尾时再将焊接电流调小些，有些弧焊整流器已增添了此功能。挑弧法是指焊条在坡口两侧摆动，当形成熔池时，电弧离开熔池到坡口边缘，待熔池凝固的瞬间，停在坡口边缘的电弧迅速移至熔池处，重新进行焊接。连弧焊的焊接参数见表4-13。
