工艺装置内管道的静电接地主要通过设备的静电接地来实现的。国内外各设计单位的设计分工可能不同。在一些设计单位，设备的静电接地板由设备专业设计，管道专业在管口方位图上表示，并向电气专业提供设备布置图。

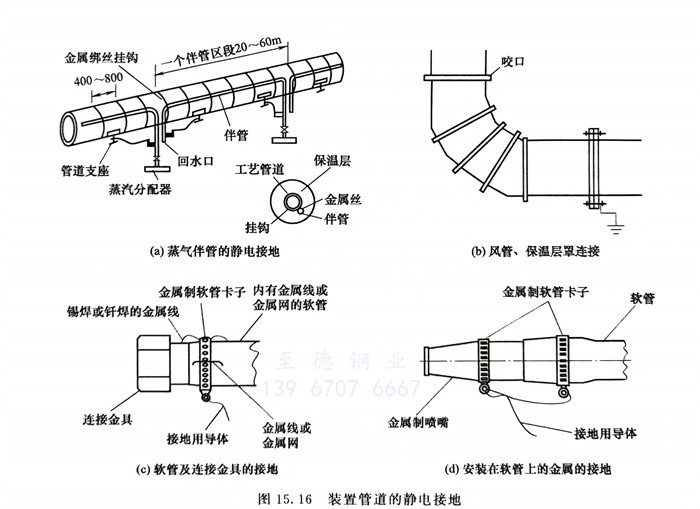

  厂内管线进入工艺装置或建筑物按防雷设计要求均有接地，已满足静电接地要求。厂内管线带的静电接地一般要单独设计，要引起重视以免漏项。接入泵过滤器、缓和器等设备处、管线的分岔处、蒸汽伴管、风管、软管的静电接地需考虑，见图15.16。装置内直埋地下管线与土壤接触足以达到静电接地电阻值的要求。
