一、公用工程软管站的概念
①. 公用工程软管站（有的也称作软管站、公用工程站等）是以吹扫、清洗、置换、维修和小范围灭火等需要而设置的。公用工程站一般由管道、阀门、软管及其配套快速接头等组成，其使用介质通常为蒸汽、氮气、压缩空气（有的称为工厂风）、清洁水。根据工艺需要以及公用工程站设置位置的不同，选用上述1～4种介质的管线。
②. 在新建、改建、扩建工程设计中均需考虑公用工程软管站的设计。

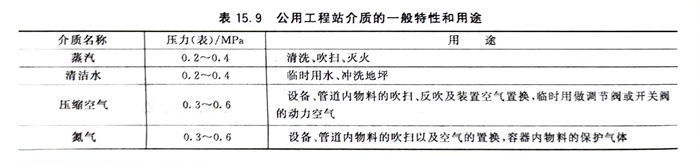

③. 公用工程站介质的一般特性和用途见表15.9。
二、公用工程软管站的布置设计
①. 公用工程软管站的设置区域、数量及服务介质由工艺专业确定，并标注在装置总平面图上。
②. 在装置内的软管站通常选用15～20m长的软管。软管站的位置不应影响正常通行、操作和维修，如设在管廊的柱旁、靠近平台的栏杆处、塔壁旁边等。
③. 在塔附近，软管站可设置在地面和所有人孔的操作平台上。有的工程，每两层设置一公用工程站，设备顶平台上一般需设置一台。
④. 在炉子附近，软管站的设计要求：圆筒炉，设在地面上和主要操作平台上；箱式炉，设在地面上和主要操作平台的一端；多室的箱式炉，设在地面上和主要操作平台的一端。
⑤. 换热器和泵区，应设在地面上靠近柱子处。
⑥. 在框架上，软管站可设置在每层楼面上（或根据工艺的要求）。
⑦. 界区外软管站的位置应设在需要的地方，如泵房、汽车装车或火车装车站、界外管道的吹扫口、置换接口附近，必要时可设在物料管道低点排净口处。
⑧. 对于装置中间罐区，公用工程站应设置在罐区围堰外、罐区和泵之间的地面上、围堤四周靠罐附近的地面上。对于大型罐区，也可在罐区围堤内罐与罐之间设置公用工程站，以满足15～20m半径的覆盖面积。
⑨. 对多层厂房和框架，每层上应设置公用工程软管站。
三、公用工程软管站管道配管设计
①. 公用工程软管站的各类管道宜从管廊上总管的顶部引出。

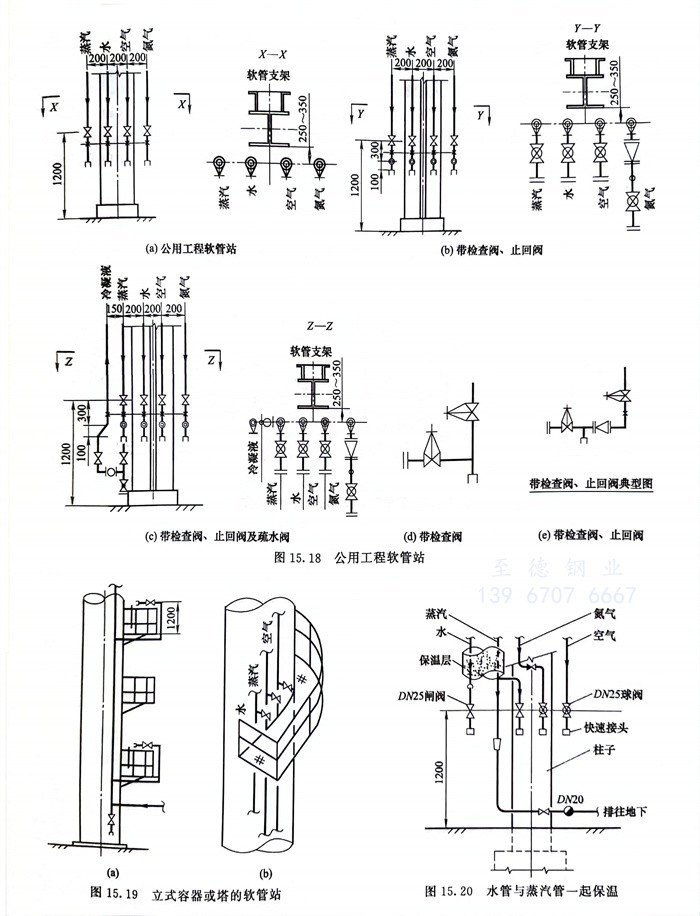

②. 公用工程软管站的切断阀宜设在操作平台或地面以上1.2m处。如软管站高于管廊上的总管时，可参照塔平台的软管站布置阀门，见图15.18。
③. 立式容器的软管站宜布置在立式容器和它的平台之间的空隙内，如图15.19所示，其软管接头应朝下安装，若条件允许可水平安装。但软管连接管不得妨碍人孔盖的开启。
④. 软管站的管道一般均为DN25，特殊要求除外。管子、管件、阀门等材料选用应符合管道等级规定。与软管相连接宜采用快速管接头，各介质管道所用接头的形式或规格宜有所区别。
⑤. 如果工艺或项目有要求，在某些介质的切断阀前加装止回阀。止回阀应安装在水平管道上。
⑥. 在寒冷地区为了防冻，宜将水管与蒸汽管一起保温，如图15.20所示，使蒸汽管起到伴管的作用，但应使两管之间保持适当间距，使水管不冻结亦不过热。
⑦. 布置位置低于蒸汽总管软管站的蒸汽管，当项目有要求，可在其切断阀前设疏水阀组，随时排放冷凝液。如工艺要求回收蒸汽冷凝液，即将疏水阀组后管线引回蒸汽冷凝液总管。布置高于蒸汽总管的软管站的蒸汽管不需设疏水阀组。
四、软管的配置
①. 一个公用工程软管站所配用的软管数量：在无特殊要求下，可配用两根，一根用于热水、蒸汽，一根用于氮气、压缩空气和水。
②. 在合适的位置设置两个软管架，以便吊挂软管、
③. 有的装置设计时，没有按每个公用工程软管站配置一套软管，而是每几个公用工程款管站配置一套软管。
工程应用：公用工程软管站快速接头方位的设计

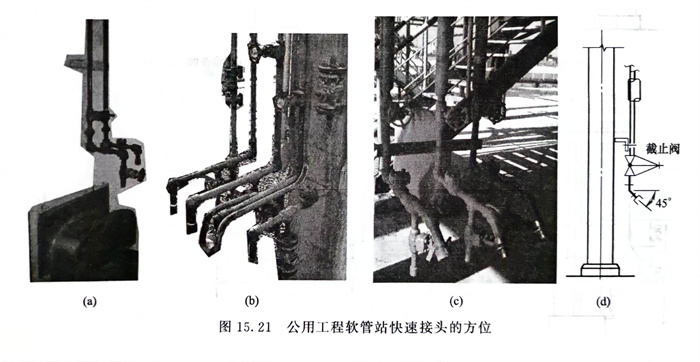

公用工程软管站快速接头的方位，见图15.21。有的工程设计成了图15.21（a）、（b）所示的样式，快速接头的方向垂直向下，有的工程设计成了图15.21（c）、（d）所示的样式，快速接头的方向垂直向下45°。工厂操作维护人员普遍认为图15.21（c）、（d）所示的样式更加方便、好用。
