40Cr17Mo 不锈钢是近几年来开发的耐蚀型塑料模具钢品种，属中碳高铬马氏体不锈钢。该钢一般采用电炉冶炼＋炉外精炼或电炉冶炼＋炉外精炼＋电渣重熔工艺生产。其性能和3Cr17Mo 不锈钢相似。该钢经软化退火后，硬度≤230HBW，具有较好的机械加工性能，经淬火及回火后，具有较高的强度、硬度、耐磨性和较好的耐应力腐蚀性能、抛光性能、适宜制造高负荷、高耐磨及在腐蚀介质作用下的塑料模具，以及强度要求较高且受腐蚀介质作用的耐磨损的零件，如测量工具和医疗器械等。
一、化学成分
40Cr17Mo 不锈钢的化学成分见表4-80。
二、临界点
Ac1≈795~910℃、Ms≈180℃。
三、热加工

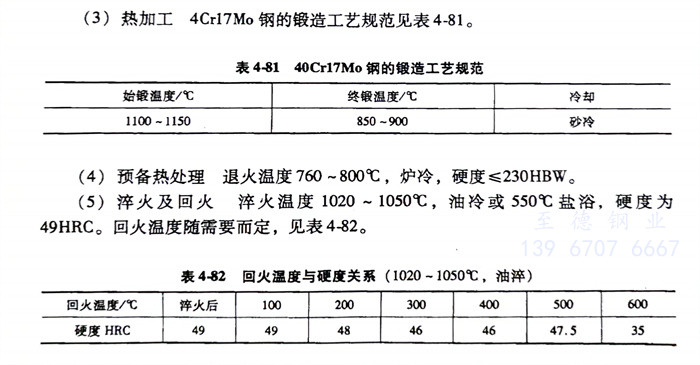

40Cr17Mo 不锈钢的锻造工艺规范见表4-81。
四、预备热处理
退火温度760～800℃，炉冷，硬度≤230HBW。
五、淬火及回火
淬火温度1020～1050℃，油冷或550℃盐浴，硬度为49HRC。回火温度随需要而定，见表4-82。
