68Cr17（7Cr17）、1.4109、S44002、440A不锈钢是高铬马氏体不锈钢，比20Cr13（2Cr13）不锈钢具有更高的淬火硬度。在淬火、回火状态下，具有高强度和硬度，并兼有不锈耐蚀性，因碳含量高，在硬化状态下坚硬，较8Cr17、11Cr17的韧性高，但焊接性差。一般用于制造要求具有不锈性或耐稀氧化性酸、有机酸和盐类腐蚀的刀具、模具、量具、轴承、轴类、阀门等耐腐蚀的部件。
一、化学成分
68Cr17（7Cr17）、1.4109、S44002、440A不锈钢的化学成分见表4-83。
二、热加工

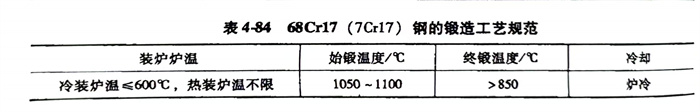

68Cr17（7Cr17）、1.4109、S44002、440A不锈钢锻造工艺规范见表4-84。
应特别注意钢的热加工工艺，最好采用冷装加热（＜600℃），加热速度不宜太快，尤其在700℃以下时。同时，应该控制较高的停锻、轧温度，并严格注意缓冷条件。
三、预备热处理
预备热处理的过程如下：
1. 软化退火：加热温度为800～840℃，炉冷到500℃以下时出炉空冷，退火组织为珠光体，硬度≤255HBW。
2. 完全退火：加热温度840～920℃，炉冷，退火后硬度≤255HBW。
四、淬火及回火
淬火温度：1010～1070℃，油冷，硬度≥56HRC；回火温度：160～180℃，空冷，硬度≥56HRC。
五、力学性能

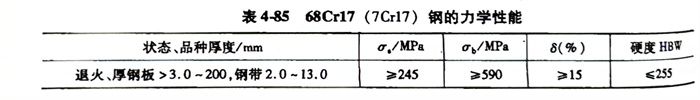

68Cr17（7Cr17）、1.4109、S44002、440A不锈钢经退火处理后的力学性能 见表4-85。
