108Cr17（11Cr17）、1.4125、S44004、440C不锈钢是马氏体不锈钢，由于碳含量（质量分数）高达0.95％～1.20％，在可硬性不锈钢中硬度最高，性能和用途类似于85Cr17（8Cr17）钢，主要用于制作喷嘴和轴承等。
一、化学成分
108Cr17（11Cr17）、1.4125、S44004、440C不锈钢的化学成分见表4-88。
二、热加工

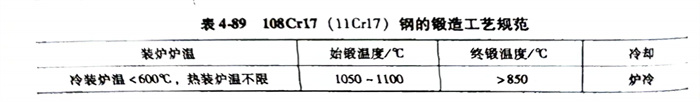

108Cr17（11Cr17）、1.4125、S44004、440C不锈钢锻造工艺规范见表4-89。
应特别注意钢的热加工工艺，最好采用冷装加热（＜600℃），加热速度不宜太快，尤其是在700℃以下时，同时应该控制较高的停锻、轧温度，并严格注意缓冷条件。
三、预备热处理
预备热处理的过程如下：
1. 软化退火：加热温度为800～840℃，炉冷到500℃以下出炉空冷，退火组织为珠光体，硬度≤269HBW。
2. 完全退火：加热温度为840～920℃，炉冷，硬度≤269HBW。
四、淬火及回火
108Cr17（11Cr17）、1.4125、S44004、440C不锈钢淬火温度1010～1070℃，油冷，硬度≥58HRC；回火温度160～180℃，空冷，硬度≥58HRC。
