Y108Cr17（Y11Cr17）不锈钢是马氏体型易切削不锈钢，此钢硫磷含量较高，改善了．108Cr17（11Cr17）不锈钢的切削性能，用于制造自动车床上加工零部件。其性能基本和108Cr17（11Cr17）钢相同。
一、化学成分

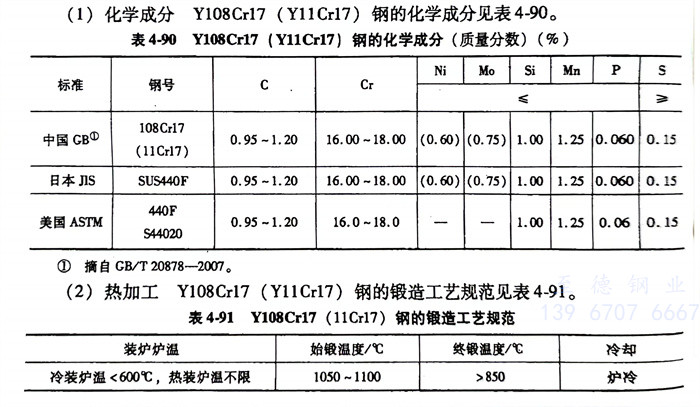

Y108Cr17（Y11Cr17）不锈钢的化学成分见表4-90。
二、热加工
Y108Cr17（Y11Cr17）不锈钢的锻造工艺规范见表4-91。
三、预备热处理
Y108Cr17（Y11Cr17）不锈钢退火温度：840～920℃，炉冷，退火后硬度≤269HBW。
四、淬火及回火
Y108Cr17（Y11Cr17）不锈钢淬火温度1010～1070℃，油冷，硬度≥58HRC；回火温度160～180℃，空冷，硬度≥58HRC。
