12Cr12（1Cr12）不锈钢是马氏体不锈耐热钢，该钢在一定温度下能承受高应力；在淡水、蒸汽条件下耐腐蚀，是制造汽轮机叶片及高应力部件的良好用钢。
一、化学成分

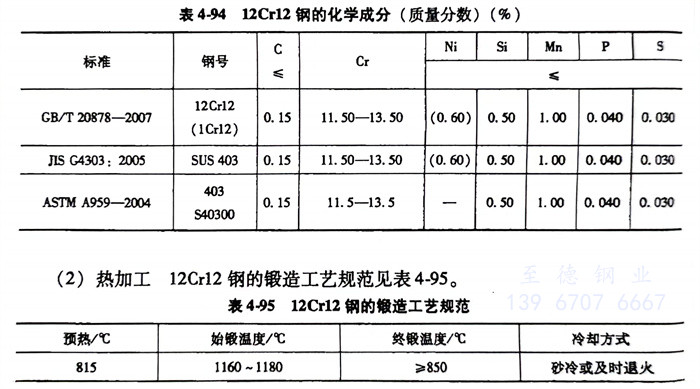

12Cr12（1Cr12）SUS403、S40300不锈钢的化学成分见表4-94。
二、热加工
12Cr12（1Cr12）SUS403、S40300不锈钢的锻造工艺规范见表4-95。
三、预备热处理
预备热处理的过程如下：
1. 软化退火：750～800℃炉冷。
2. 完全退火：860～900℃炉冷或炉冷至750℃出炉空冷，硬度≤200HBW。
四、淬火及回火
12Cr12（1Cr12）SUS403、S40300不锈钢淬火温度为950～1000℃，油冷或水冷；回火温度为700～750℃空冷，硬度≥170HBW。
五、力学性能

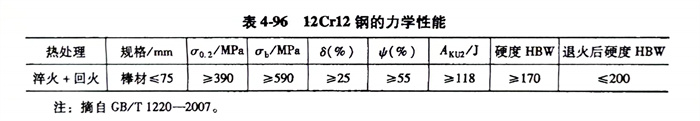

12Cr12（1Cr12）SUS403、S40300不锈钢的力学性能见表4-96。
