转轮规格与尺寸：转轮最大直径为6360mm，重量为125吨。转轮由分半上冠13个叶片及半下环拼焊组成整体。
转轮材质：ZG0Cr13Ni4Mo低碳马氏体不锈钢，化学成分与力学性能分别见表6-12和表6-13。
表6-12 ZG0Cr13Ni4Mo低碳马氏体不锈钢的化学成分，表6-13 ZG0Cr13Ni4Mo低碳马氏体不锈钢的力学性能

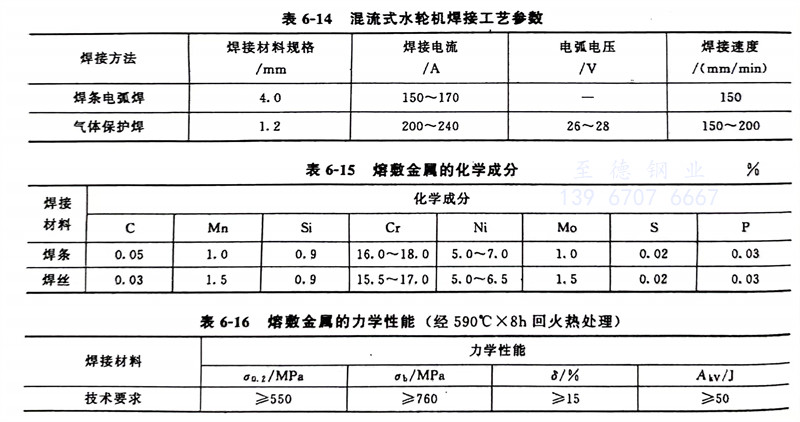

焊接工艺；封底采用焊条电弧焊；其他焊缝采用富氩混合气体（Ar＋2％～4％CO2）保护焊；焊前预热100℃，道间温度100～150℃，焊后回火热处理500℃×8h。焊接参数列于表6-14。

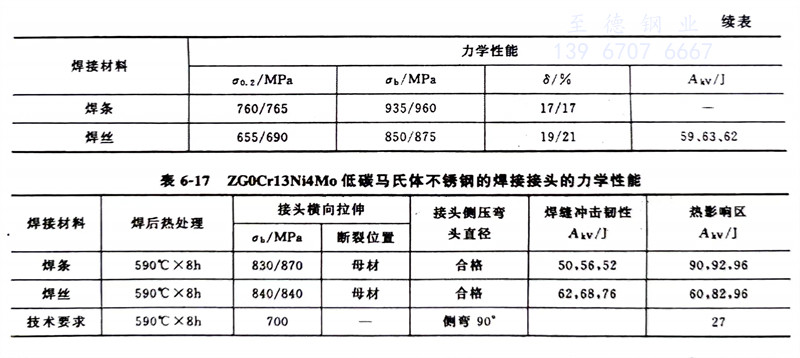

焊接材料：Cr16-Ni5-Mo1合金体系的HS367L焊丝及配套焊条，熔敷金属的化学成分和力学性能分别列于表6-15和表6-16，接头的力学性能列于表6-17。
