一、焊接方法
00Cr22Ni5Mo3N 双相不锈钢的焊接性能良好，热裂纹倾向低，脆化倾向小，适宜采用SMAW、GTAW、GMAW和SAW法进行焊接。
二、焊接材料

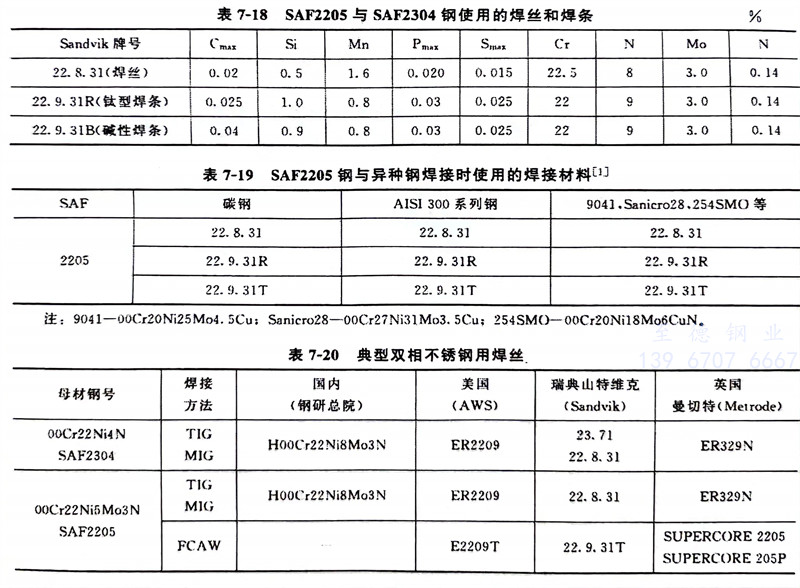

采用GTAW法焊接时需填丝。SAF2205与SAF2304 不锈钢使用的是相同的焊丝和焊条，化学成分见表7-18。在非常苛刻的介质中使用SAF2205高耐蚀的焊接件时，要求采用焊接超级双相不锈钢SAF2507时使用的25.10.41、25.10.41R和25.10.41B焊丝和焊条。SAF2205 钢与异种钢焊接时使用的焊接材料见表7-19，典型双相不锈钢用焊丝见表7-20。
三、预热与焊后热处理
一般不需焊前预热和焊后热处理。为使接头能有合适的奥氏体数量以保证焊缝和接头有满意的力学性能与耐腐蚀综合性能，焊接时必须注意热输入和道间温度。
