SUS329J1、NTKR-4、Zeron25（铸）、7-MoPIUS、00Cr25Ni5Mo2N 双相不锈钢的焊接工艺如下：
一、焊接性
上述几种双相不锈钢的化学成分和性能接近，均具有良好的焊接性，产生裂纹倾向较少。焊接同18-8型奥氏体不锈钢，焊前不需预热，一般焊后不需热处理，只有在苛刻条件下使用时，焊后需进行固溶退火处理。
二、焊接方法与焊接材料
它既可采用焊条电弧焊，也可采用钨极氩弧焊进行焊接。焊接材料可选用与母材金属成分相同的填充金属材料或镍基焊丝。
a. 焊条的选用
焊条可采用E310型焊条和镍基焊条。制作焊条时、最好采用比母材含镍量高2％左右的焊芯，这样可提高焊缝金属的奥氏体数量，保证焊接接头与母材有相当的综合性能。
b. 焊丝的选用

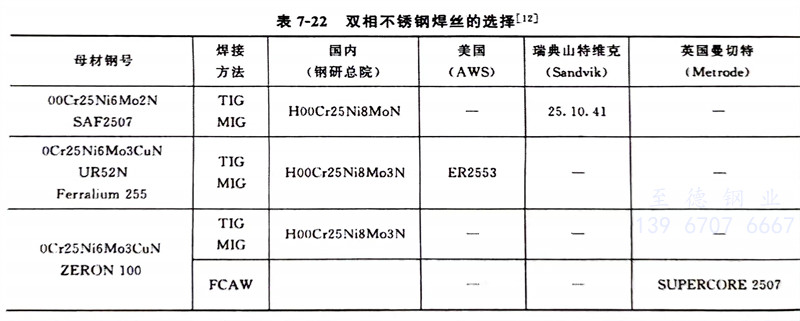

焊丝可采用本钢种成分，也可采用310、Inconel系焊丝，在可能产生应力腐蚀的环境下使用时，最好采用与母材同成分或Inconel 系焊丝。与碳钢和铁素体不锈钢异种钢焊接时通常采用309型焊丝。双相不锈钢焊丝的选择见表7-22。
