022Cr25Ni7Mo3WCuN（00Cr25Ni7Mo3WCuN、DP3、S31260）双相不锈钢的焊接工艺如下：
一、焊接性
022Cr25Ni7Mo3WCuN钢与其他含氮的Cr25型双相不锈钢一样，有较好的焊接性，热裂纹倾向低，一般不需要焊前预热和焊后热处理，焊接时需注意控制热输入和道间温度。
二、焊接方法
可采用GTAW和SMAW等方法焊接。
三、焊接材料

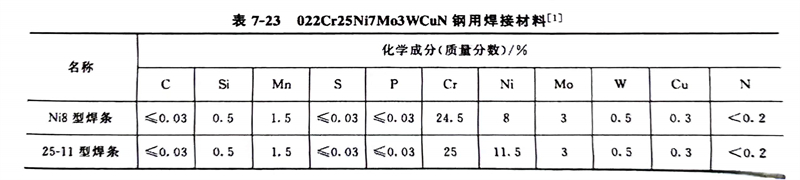

推荐使用的焊接材料见表7-23，焊接材料中需含有氮。无氮的焊缝在氯化物介质（5％FeCl3·6H2O＋0.05％HCl，50℃）中，易发生集中腐蚀，但如果焊缝含氮量超过0.20％时，对气孔敏感，冲击功值也有所降低，故对焊接材料中的含氮量需进行控制。焊缝含氮量一般控制在0.13％～0.2％。
焊接材料中的Ni8型焊丝可以作TIG 法用的焊丝，使用该焊丝可配制25-11型焊条。直接生产 00Cr25Ni7Mo3WCuN钢丝作焊条时，由于钢丝的热塑性差、成材率低，生产有一定的困难。
