Y12Cr18Ni9、1.4305、303不锈钢是奥氏体易切削不锈钢，在钢中提高硫、磷含量，从而改善12Cr18Ni9（1Cr18Ni9）不锈钢的切削性能。最适用于在自动车床上加工的耐蚀性标准件和制作辊、轴等。

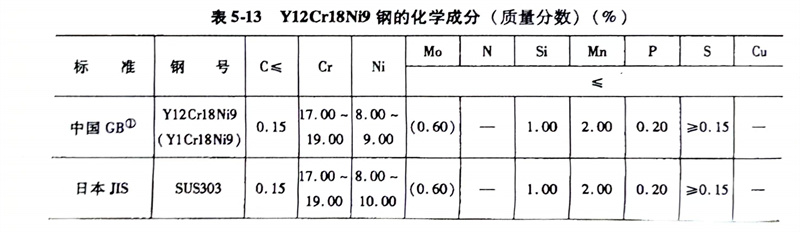

（1）化学成分： Y12Cr18Ni9、1.4305、303不锈钢的化学成分见表5-13。

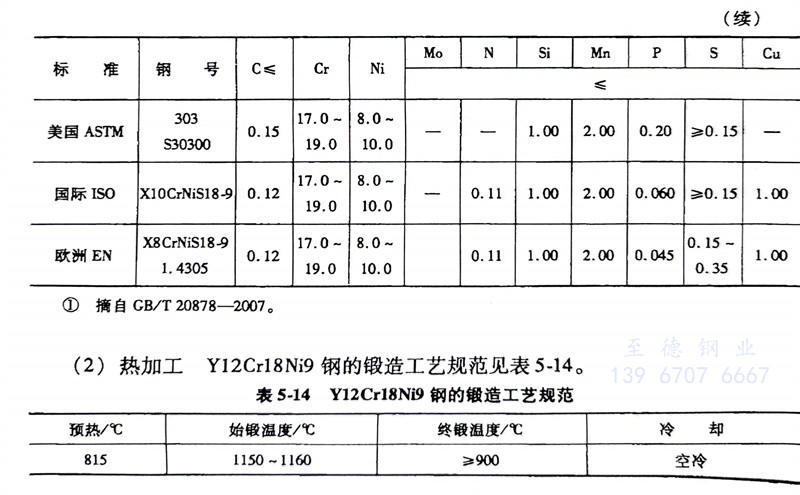

（2）热加工：Y12Cr18Ni9、1.4305、303不锈钢的锻造工艺规范见表5-14。
（3）预备热处理： 消除加工应力的退火温度为300～350℃，保温1～2h，空冷。冷拉坯料的退火温度为970℃，水冷。冷拉材中间退火温度为850℃，水冷。
（4）固溶处理： 1010～1150℃，水冷或空冷，硬度≤187HBW。
（5）焊接： 焊接性好，薄板宜采用氩弧焊。当采用焊条电弧焊时，可用A102、A107和A132、A137焊条焊接。
（6）耐蚀性：耐晶间腐蚀性不良，因此焊接状态的工件在产生晶间腐蚀的介质中不宜采用。此钢对氧化性酸具有优越的耐蚀性。耐蚀性同12Cr18Ni9钢。

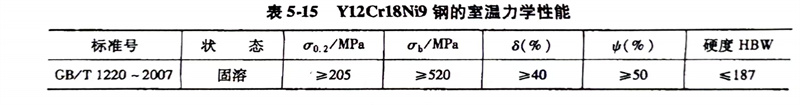

（7）力学性能： Y12Cr18Ni9、1.4305、303不锈钢的室温力学性能见表5-15。
