Y12Cr18Ni9Se、Y1Cr18Ni9Se、S30323不锈钢是奥氏体型易切削不锈钢，在12Cr18Ni9不锈钢的基础上添加质量分数在0.15％以上的硒（Se），并提高硫、磷含量，从而提高了12Cr18Ni9钢的切削性能，适用于自动在自动车床加工的标准件，如螺钉、螺母等。

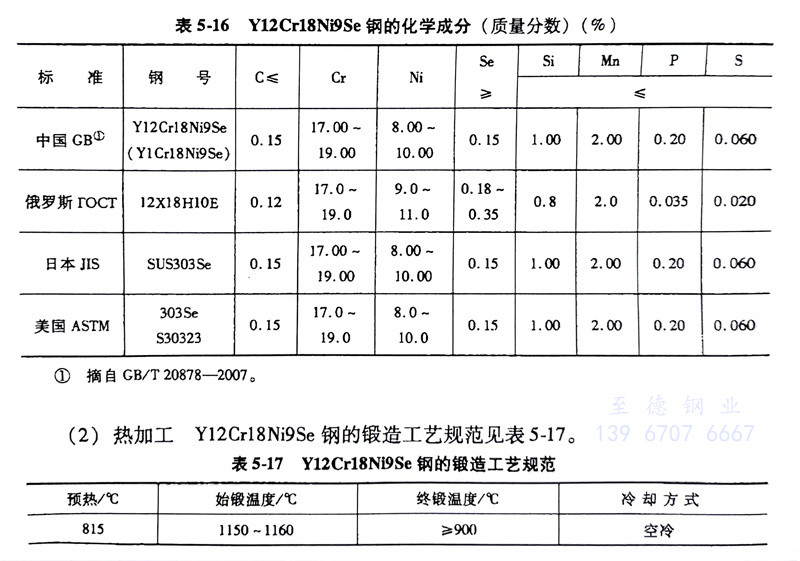

（1）化学成分： Y12Cr18Ni9Se、Y1Cr18Ni9Se、S30323不锈钢的化学成分见表5-16。
（2）热加工： Y12Cr18Ni9Se、Y1Cr18Ni9Se、S30323不锈钢的锻造工艺规范见表5-17。
（3）预备热处理： 消除加工应力退火：300～350℃，保温1～2h，空冷；冷拉坯料退火：970℃，水冷；冷拉材中间退火：850℃，水冷。
（4）固溶处理：1010～1150℃，水冷或空冷，硬度≤187HBW。

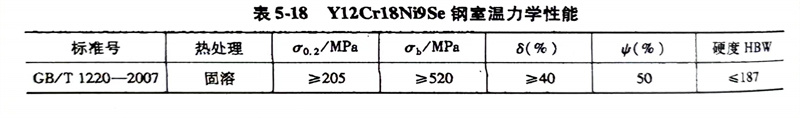

（5）力学性能：Y12Cr18Ni9Se不锈钢的室温力学性能见表5-18。
（6）焊接性能： 焊接性好，可以用各种方法焊接。
（7）耐蚀性： 耐蚀性同12Cr18Ni9不锈钢。
