06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不锈钢是在12Cr18Ni9（1Cr18Ni9）302不锈钢的基础上发展演变的奥氏体不锈钢，性能类似于12Cr18Ni9（1Cr18Ni9）不锈钢，但耐蚀性优于12Cr18Ni9（1Cr18Ni9）钢。该钢有较好的抗晶间腐蚀性能，优良的耐蚀性及冷加工冲压性能。对氧化性酸（如硝酸）有很强的耐蚀性，对碱溶液及大部分有机酸和无机酸也有一定的耐蚀性。可用作薄壁的焊接件，是应用量最大，使用范围最广的不锈钢。适宜于制造深冲成形部件和输酸管道、容器、结构件等，也可以制造无磁、低温设备和部件。

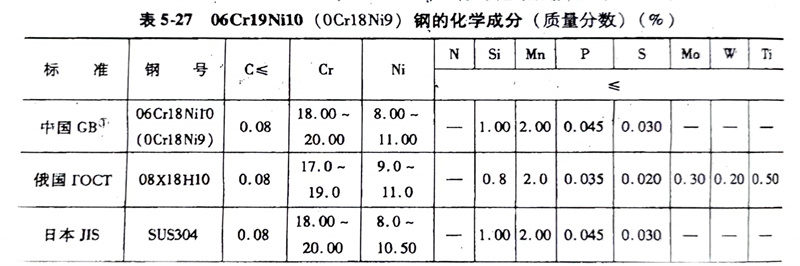

（1）化学成分: 06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不锈钢的化学成分见表5-27。
（2）热加工: 06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不锈钢锻造工艺规范见表5-28。
（3）预备热处理: 预备热处理的过程如下：
a. 冷拉钢坯料退火工艺：970℃，水冷。
b. 冷拉材中间退火工艺：850℃，水冷。
c. 消除加工应力退火：300～350℃，保温1～2h，空冷。
（4）固溶处理: 1080～1100℃，水或空冷。

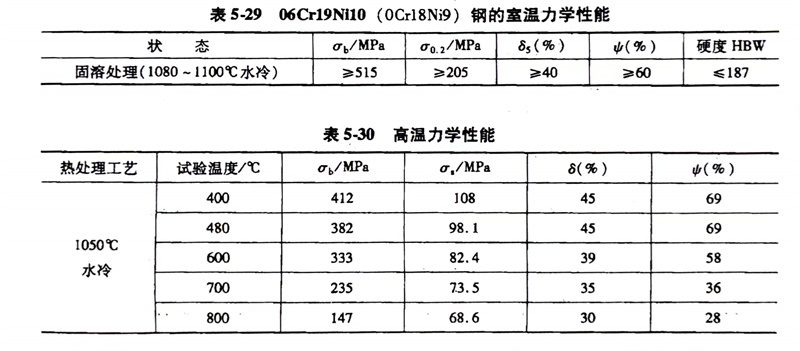

（5）力学性能: 06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不锈钢的力学性能见表5-29和表5-30。
（6）焊接: 06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不锈钢焊接性良好，焊后不需进行热处理，可采用的焊接方法视板厚而定，厚度在2mm以内的工件宜采用氩弧焊，中、厚板可采用焊条电弧焊和埋弧焊，焊后不会出现刀口状腐蚀，焊缝金属力学性能σb≥510MPa、δs≥35%。
（7）耐蚀性: 06Cr19Ni10 、0Cr18Ni9、1.4301、S30408、304不锈钢的耐蚀性见表5-31。
