07Cr19Ni11Ti（1Cr18Ni11Ti）321H不锈钢是在12Cr18Ni9 不锈钢的基础上加入钛的奥氏体不锈钢。由于钢中含钛。使钢具有较高的抗晶界腐蚀性能，在一些不同浓度、不同温度的有机酸中都具有良好的耐蚀性。这种钢经过热处理（1050～1100℃，在水中或在空气中冷却）后，呈单相奥氏体组织，因此在强磁中不产生磁感应。适宜制造无磁模具和要求高耐蚀性的塑料模具，还适于制造耐酸容器和耐酸设备衬里、输送管道，例如氮肥工业用的吸收塔和换热器等。
（1）化学成分： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不锈钢的化学成分见表5-37。
（2）热加工： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不锈钢的锻造工艺规范见表5-38。
由于钢的导热性差，故应均匀加热，锻压时宜选用较大的压下量和高的终锻温度，以获得较好的力学性能，减小形成裂纹的可能性。
（3）预备热处理： 预备热处理的过程如下：
a. 冷拉坯料退火：970℃水冷。
b. 冷拉材中间退火：850℃水冷。
c. 消除加工应力退火：300～350℃，保温1～2h，空冷。

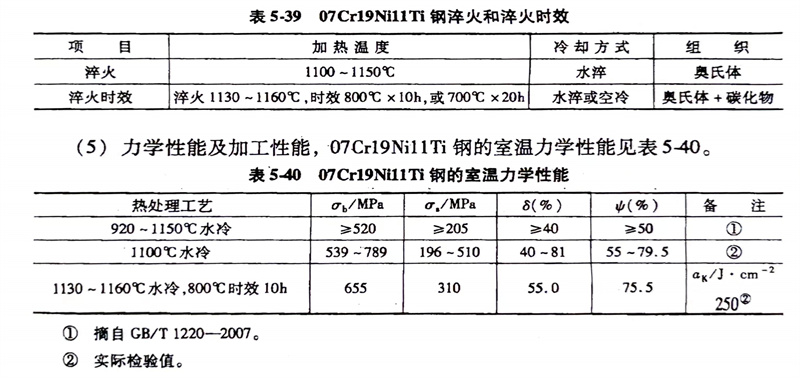

（4）淬火及时效： 淬火及淬火时效见表5-39；稳定化处理；固溶后加热温度为850～900℃，保温1～2h空冷。
（5）力学性能及加工性能：07Cr19Ni11Ti不锈钢的室温力学性能见表5-40。
冷加工性能：冷变形性能良好，可以进行各种加工，如弯曲、卷边、折叠等，并有良好的深冲性能。
切削加工性能：较好，应选用优质刀具加工。
（6）焊接性能：焊接性很好，可用各种方法进行焊接，焊后不需进行热处理。
