06Cr18Ni11Nb（0Cr18Ni11Nb）347不锈钢是铌稳定化的奥氏体不锈钢，添加铌可以提高耐晶间腐蚀性能，在酸、碱、盐等腐蚀介质中的耐蚀性同06Cr18Ni11Ti（0Cr18Ni10Ti）钢，焊接性能良好。广泛应用于航空、石油化工、食品、造纸等工业中。制作400～900℃腐蚀条件下使用的部件，如制作容器、管道、换热器、轴类等，也可制作高温用焊接结构部件。

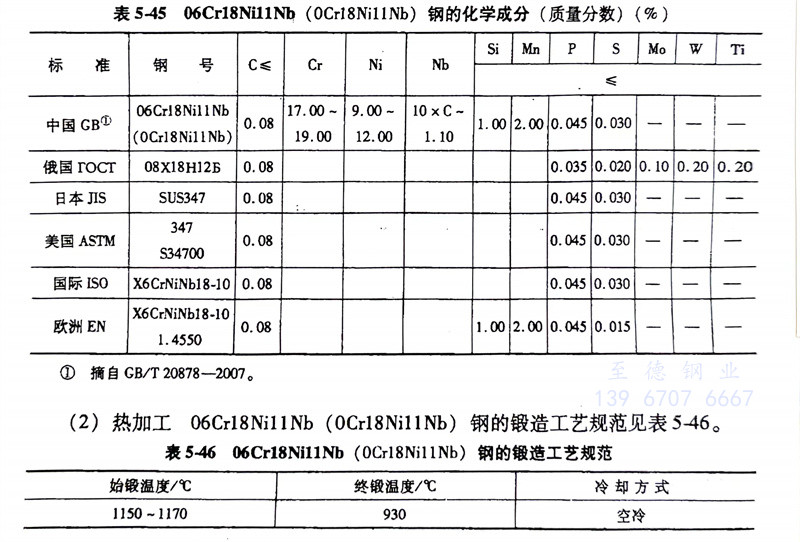

（1）化学成分： 06Cr18Nil1Nb（0Cr18Ni11Nb）347不锈钢的化学成分见表5-45。
（2）热加工： 06Cr18Ni11Nb（0Cr18Ni11Nb）347不锈钢的锻造工艺规范见表5-46。
（3）预备热处理： 去应力退火：700～900℃，保温1～3h。
（4）固溶及稳定化处理：
固溶处理：980～1150℃，快冷，硬度≤187HBW；稳定化处理：850～930℃，保温2～6h，水冷。
固溶处理后再进行一次稳定化处理，以便将碳化铬中的碳原子转移到碳化铌中，从而提高其抗晶间腐蚀能力。
（6）耐蚀性：06Cr18Ni11Nb不锈钢的耐蚀性参阅07Cr18Ni11Nb不锈钢。
（7）焊接： 焊接性能良好，可采用各种方法进行焊接，焊后不需热处理。
焊条可选用A102、A107、A132及A137，焊接接头能通过硫酸铜加硫酸法晶间腐蚀检验。
