06Cr19Ni10N（0Cr19Ni9N）不锈钢是奥氏体型不锈钢，是在06Cr19Ni10（0Cr18Ni9）钢的基础上适当添加氮，不仅能防止塑性降低，而且能提高钢的强度和加工硬化倾向，改善钢的耐点蚀和耐晶间腐蚀性，使材料的厚度减少，部件重量减轻，可用于有一定耐蚀要求、又要具有一定强度的设备和结构件。
022Cr19Ni10N（00Cr18Ni10N）不锈钢是06Cr19Ni10N（0Cr18Ni9N）不锈钢的超低碳奥氏体不锈钢。由于06Cr19Ni10N（0Cr18Ni9N）不锈钢在450～900℃加热后，耐晶间腐蚀性能明显下降，因此对于焊接设备构件，推荐选用022Cr19Ni10N（00Cr18Ni10N）不锈钢。

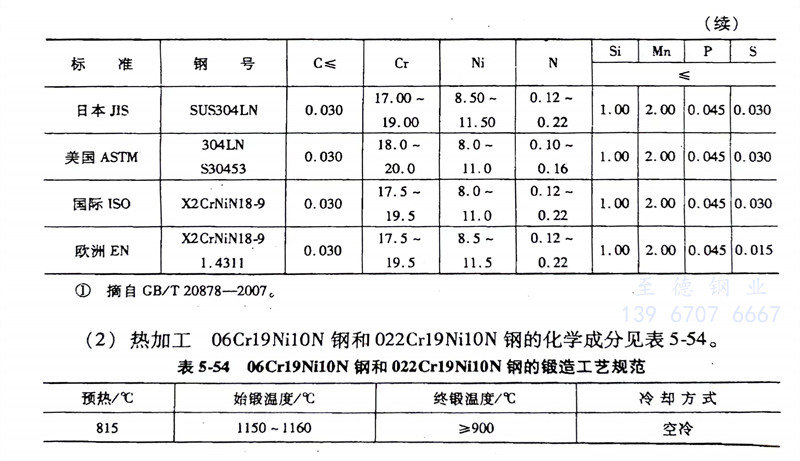

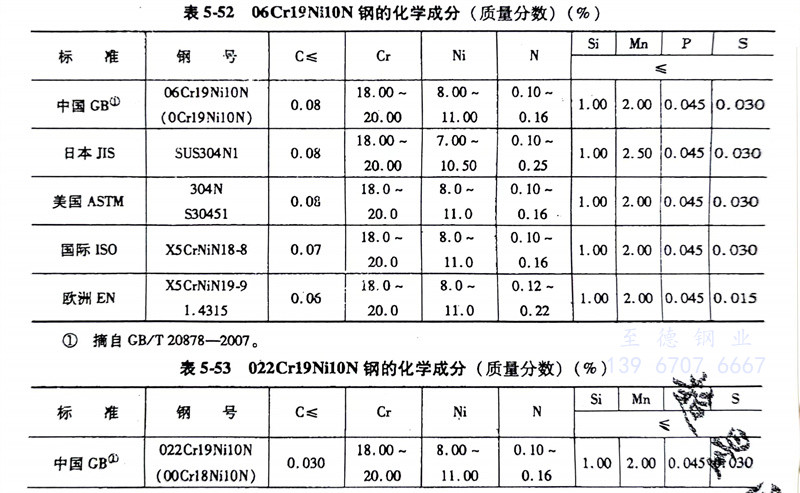

（1）化学成分： 06Cr19Ni10N 钢和022Cr19Ni10N不锈钢的化学成分见表5-52和表5-53。
（2）热加工： 06Cr19Ni10N钢和022Cr19Ni10N不锈钢的化学成分见表5-54。
（3）预备热处理： 预备热处理的过程如下：
a. 消除加工应力退火：300～350℃，保温·1～2h，空冷。
b. 消除加工硬化退火：750～850℃，保温1～3h，快冷。
（4）固溶热处理： 1010～1150℃，快冷，硬度≤217HBW。

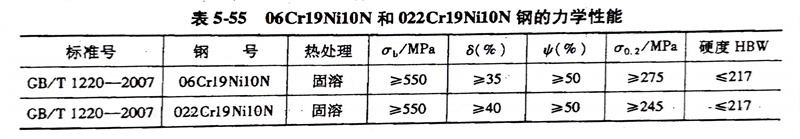

（5）力学性能： 06Cr19Ni10N 钢和022Cr19Ni10N不锈钢的力学性能见表5-55。
