10Cr18Ni12、1.4303、305不锈钢是在12Cr18Ni9（1Cr18Ni9）不锈钢的基础上，通过增加钢中的镍含量而发展起来的奥氏体型不锈钢，加工硬化性比12Cr18Ni9（1Cr18Ni9）钢低，拉拔旋压性好。多用于制造冷镦及特殊拉拔和旋压加工的零、部件。
06Cr18Ni12、S30800不锈钢是奥氏体型不锈钢，其特性与10Cr18Ni12（1Cr18Ni12）不锈钢相似，耐蚀性稍好，加工硬化性低。适合制造拉拔、冷镦和旋压加工的零部件。

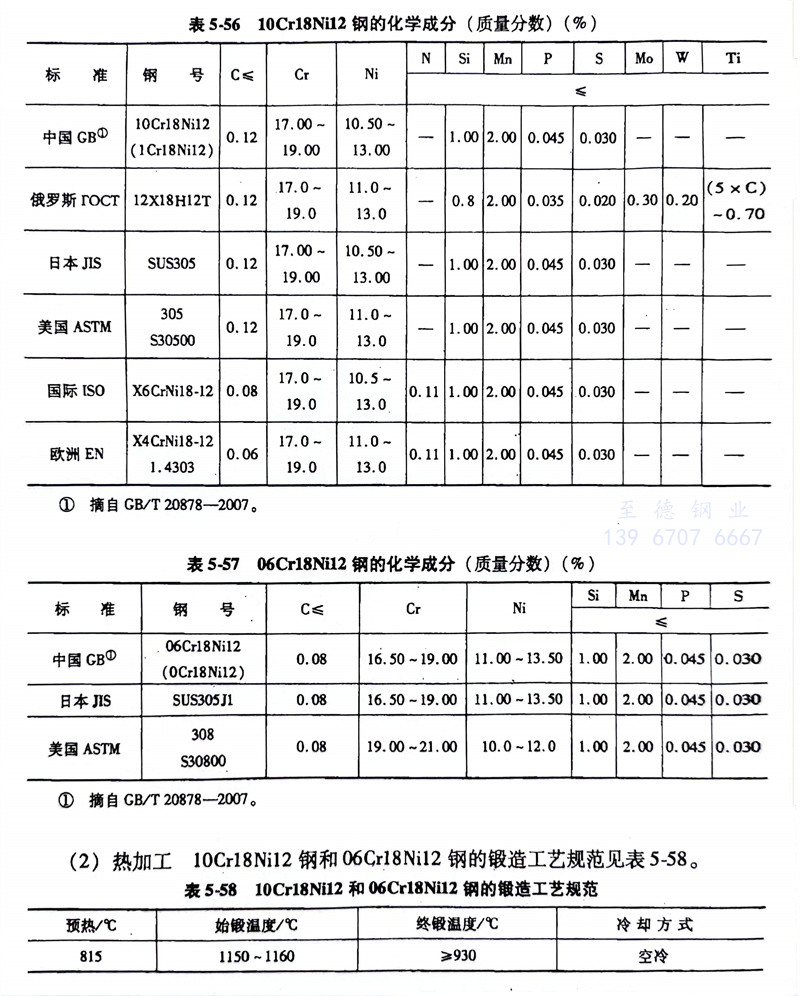

（1）化学成分： 10Cr18Ni12、1.4303、305不锈钢和06Cr18Ni12、S30800不锈钢的化学成分分别见表5-56和表5-57。
(2)热加工： 10Cr18Ni12、1.4303、305不锈钢和06Cr18Ni12、S30800不锈钢的锻造工艺规范见表5-58。
(3)预备热处理： 预备热处理的过程如下:
a. 消除应力退火:300~350℃,保温1~2h,空冷。
b. 消除加工硬化退火:750~850℃,保温1~3h,快冷。
（4）固溶处理： 1010～1150℃，快冷，硬度≤187HBW。

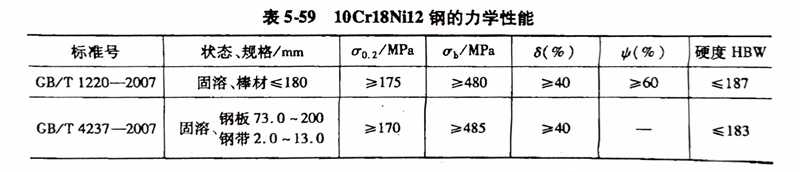

（5）力学性能： 10Cr18Ni12、1.4303、S30500、305不锈钢的力学性能见表5-59。
