10Cr18Ni9Ti 不锈钢属于奥氏体不锈耐酸钢。由于钢中含Ti，使钢具有较高的抗晶间腐蚀性能，在一些不同浓度、不同温度的有机酸和无机酸中，尤其是在氧化性介质中都具有良好的耐蚀性。这种钢经过热处理（1050～1100℃，在水中或在空气中淬火）后，呈单相奥氏体组织，因此在强磁场中不产生磁感应，适宜制造无磁模具和要求高耐蚀性的塑料模具。

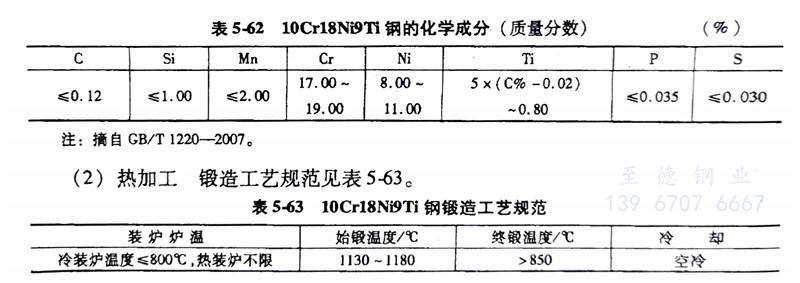

（1）化学成分： 10Cr18Ni9Ti 不锈钢的化学成分见表5-62。
（2）热加工： 10Cr18Ni9Ti 不锈钢的锻造工艺规范见表5-63。
由于钢的导热性差，故应均匀加热，锻压时宜选用较大的压下量和高的终锻温度，以获得较好的力学性能，减小形成裂纹的可能性。

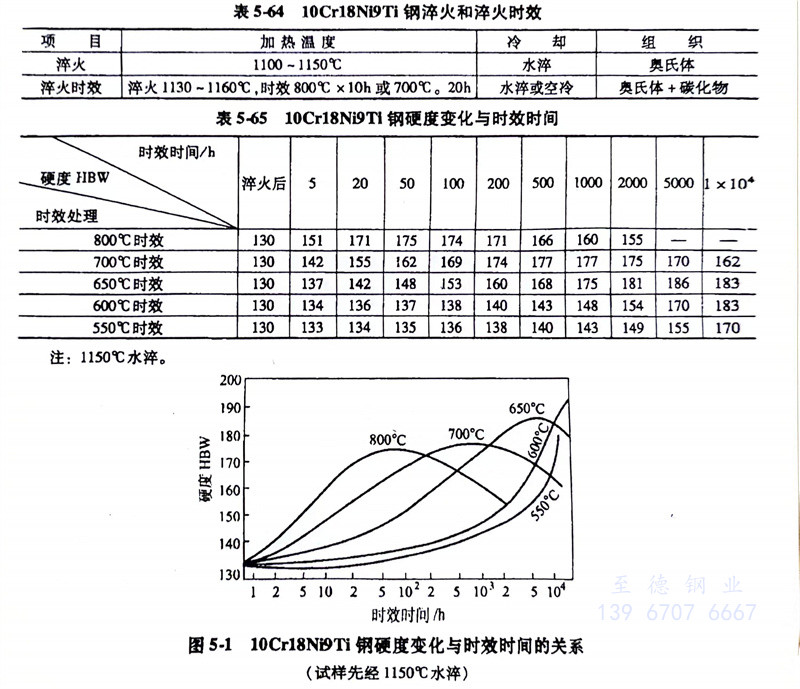

（3）淬火及时效： 淬火及淬火时效见表5-64。硬度变化与时效时间的关系见表5-65和图5-1。
（4）稳定化处理： 加热温度850～930℃，保温2h，空冷。

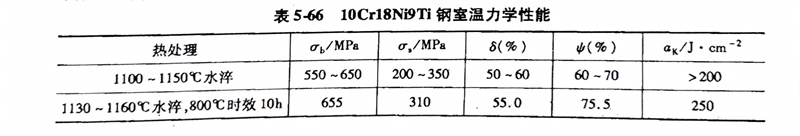

（5）力学性能及加工性能： 10Cr18Ni9Ti 不锈钢的室温力学性能见表5-66。
冷加工性能：冷变形性能良好，可以进行各种加工，如弯曲、卷边、折叠等，并有良好的深冲性能；切削加工性能；较好，应选用优质刀具加工；焊接性能：焊接性很好，可用各种方法进行焊接，焊后不需进行热处理。
