①. 管子按用途分类见表16.35。

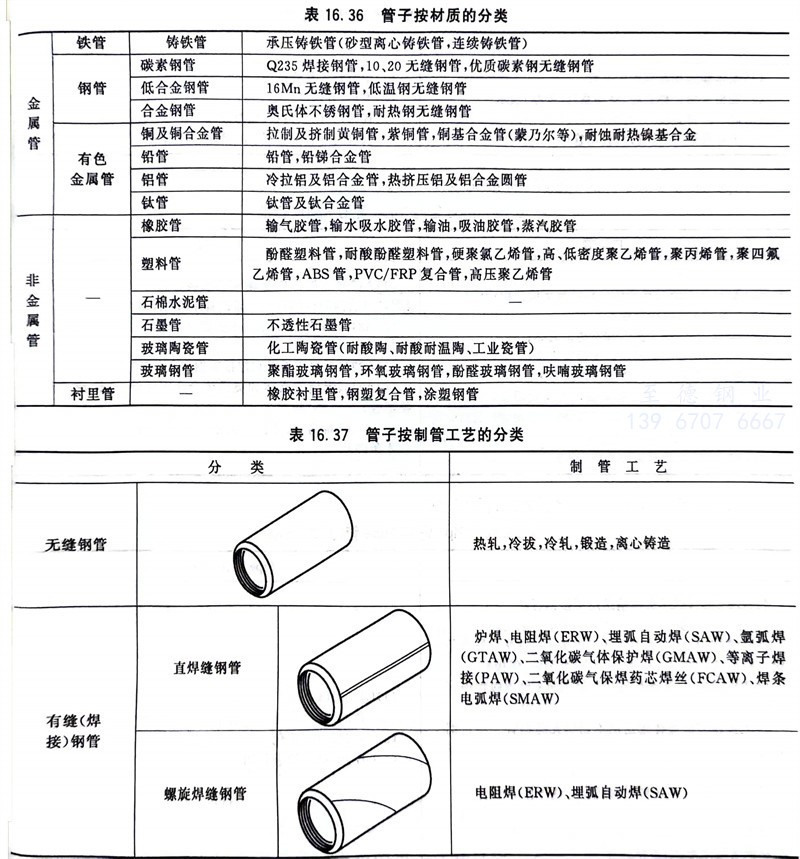

   ②. 按材质分类见表16.36。


   ③. 按制管工艺分类见表16.37。




   ④. 按公称压力和设计温度分类


   按管道的公称压力划分时,习惯上将真空管道与低压管道合并。凡公称压力小于2.5MPa的管道称为低压管道;公称压力为4~6.4MPa。的管道称为中压管道;公称压力为10~100MPa的管道称为高压管道;公称压力大于100MPa。的管道称为超高压管道。


   按管道工作温度划分时,习惯上将-40~120℃温度范围内工作的管道称为常温管道;将在120~450℃温度范围内工作的管道称为中温管道;将在高于450℃温度下工作的管道称为高温管道;将工作于-40℃以下温度环境的管道称为低温管道。



工程应用:某管子分类不清引起的事故


   某DN2000的火炬气管子,为GB9711.2标准的L245有缝管子。设计的是GB9711.2标准的直缝钢管。但是,在订货材料单的描述内没有写清楚是GB 9711.2标准的直缝钢管还是GB9711.2标准的螺缝钢管,结果到施工现场的是GB9711.2标准的螺缝钢管,出现了因管子分类不清引起的采购事故。



工程应用:Pipe管与Tube管的应用


   Pipe管作为输送用的管道,用公称直径命名;Tube 管作为传热用的管,用“外径x壁厚”表示,Tubing 管作为(仪表、伴热、油路)管路,用“外径X壁厚”表示。

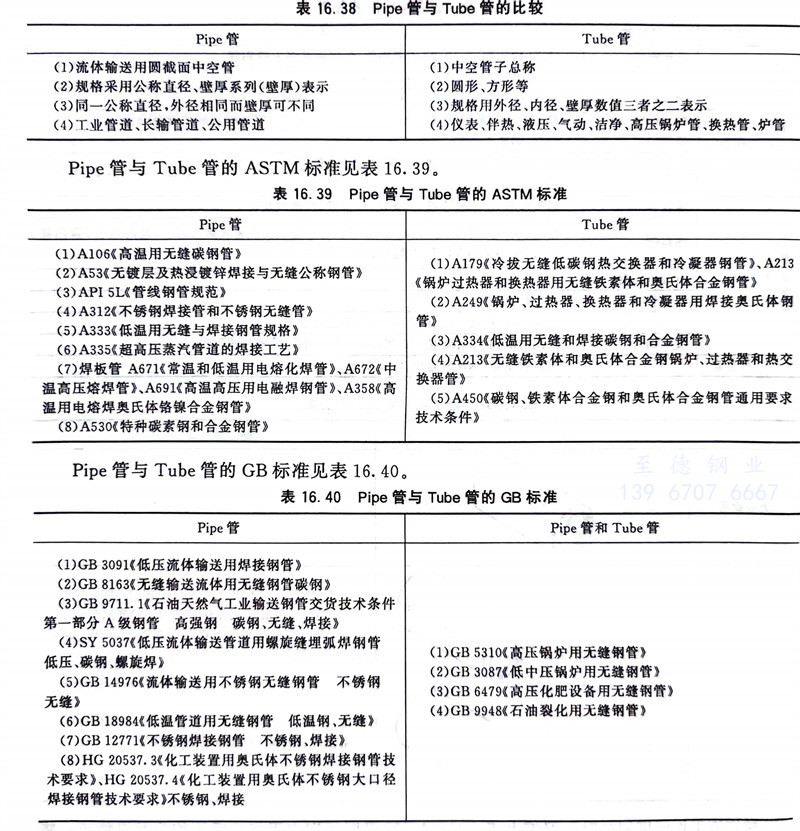

   钢管标准可以分为Pipe管标准、Tube管标准和机械结构钢管标准。Pipe管与Tube管的比较见表 16.38 。
