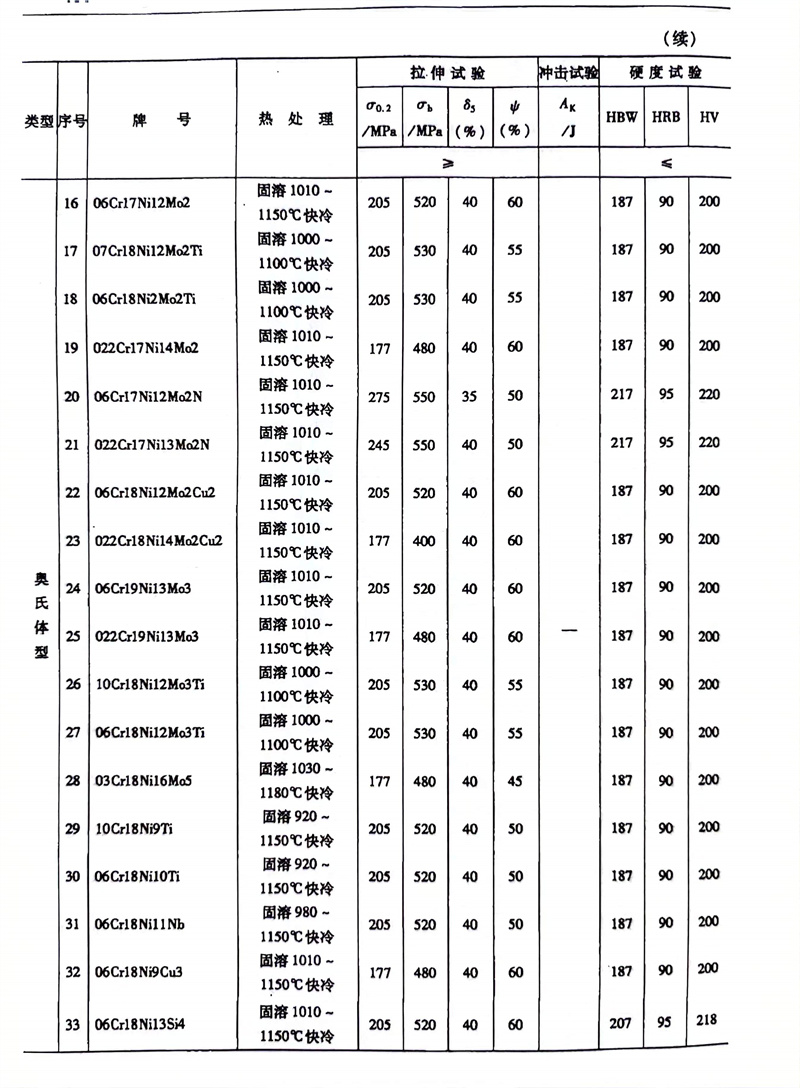

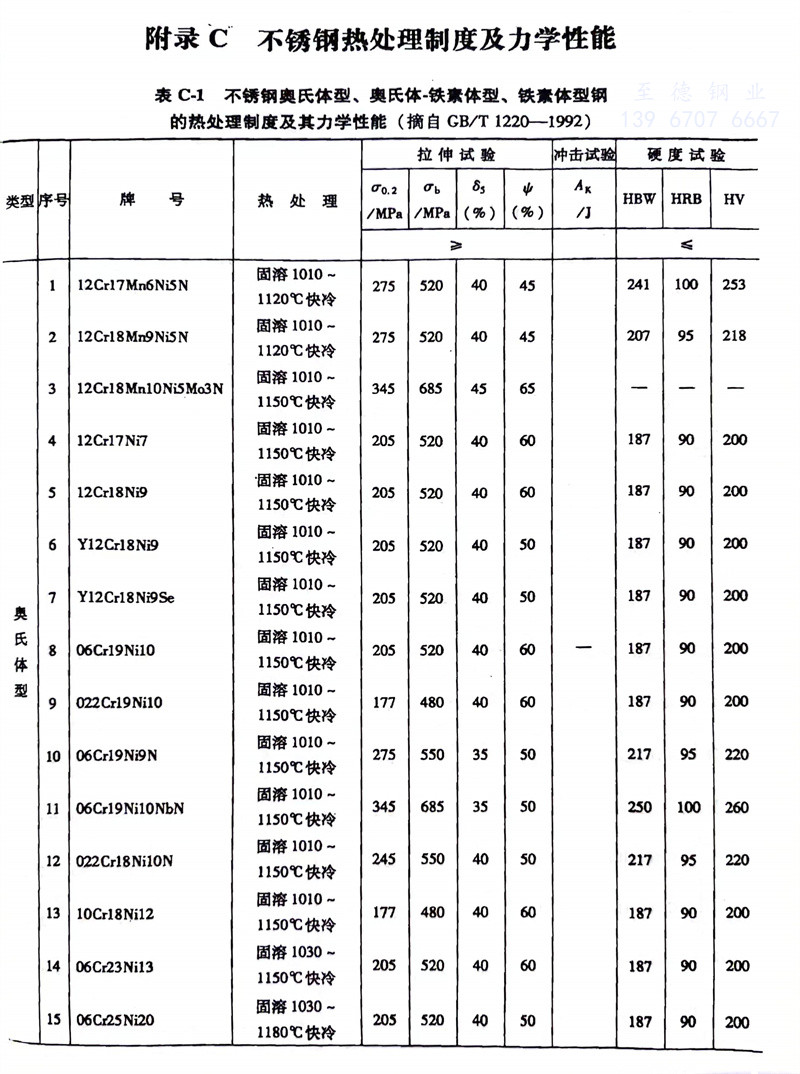

奥氏体不锈钢、双相不锈钢、铁素体不锈钢的热处理制度及其力学性能对照表

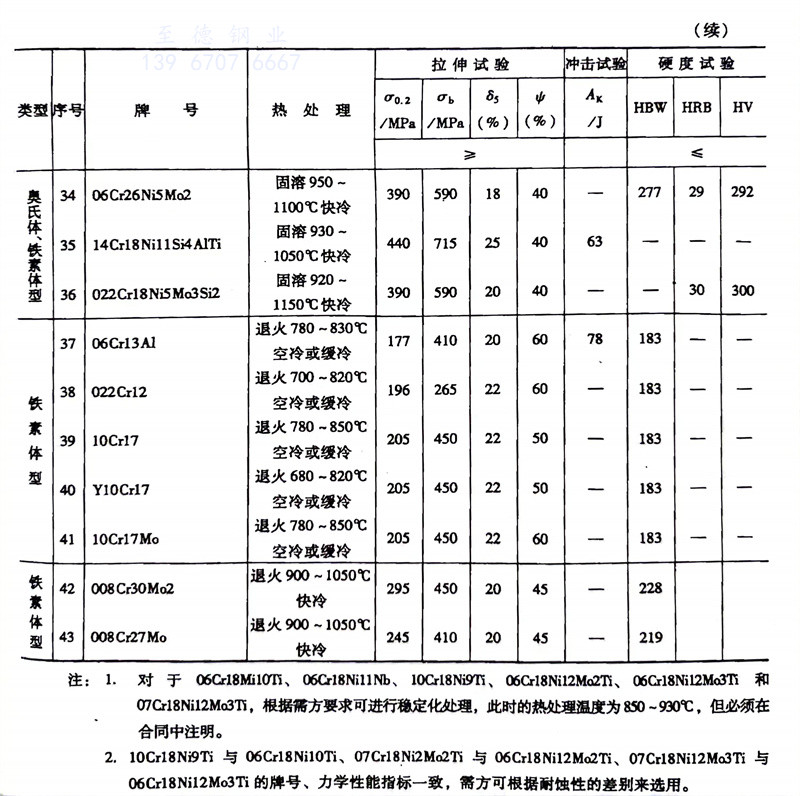

注: 1.对于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根据儒方要求可进行稳定化处理,此时的热处理温度为850~930℃,但必须在合同中注明。
2. 10Cr18Ni9Ti 与 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 与 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 与 06Cr18Ni12Mo3Ti 的牌号、力学性能指标一致,需方可根据耐蚀性的差别来选用。
