奥氏体-铁素体双相不锈钢按其化学成分可分为以下两类:
1. Cr-Ni系奥氏体-铁素体双相不锈钢
这类钢按照铬含量的多少为Cr18型: 如 14Cr18NillSi4AlTi、 022Cr19Ni5Mo3Si2N; Cr22型:如12Cr21Ni5Ti、022Cr22Ni5Mo3N、022Cr23Ni5Mo3N、022Cr23Ni4MoCuN;以及Cr25型:如022Cr25Ni6 Mo2N、022Cr25Ni7Mo3 WCuN、03Cr25Ni6Mo3Cu2N、022Cr25Ni7 Mo4N、022Cr25Ni7 Mo4WCuN钢。
2. Cr-Mn-N(含Cr-Ni-Mn-N)系奥氏体-铁素体双相不锈钢
这类钢是以奥氏体为基的双相不锈钢,如 06Cr17Mn13Mo2N (OCr17Mn13Mo2N)、07Cr18 Mn10Ni5Mo3N (1Cr18Mn10Ni5Mo3N)、以及ZG07Mn9Ni4Mo3 Cu2N(ZG1Cr17MnNi4Mo3Cu2N)等。Cr-Mn-N系奥氏体-铁素体双相不锈钢虽然在GB/T 20878-2007 国家标准中没有列出,但在国内外仍在生产和应用,本书也将给予介绍。

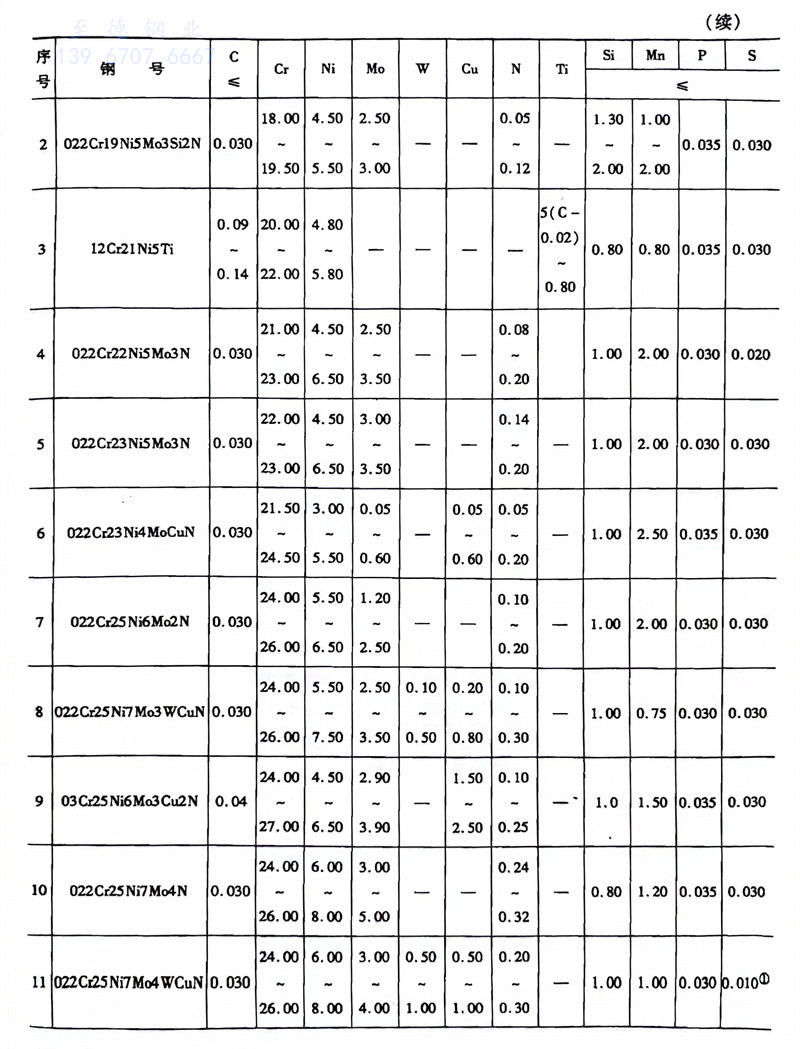

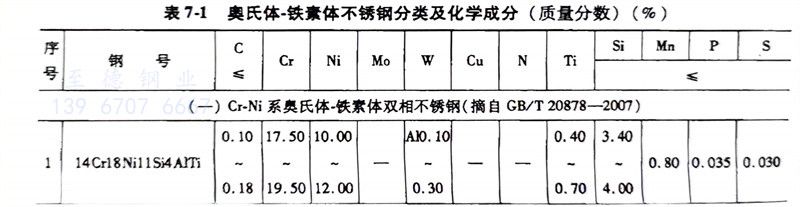

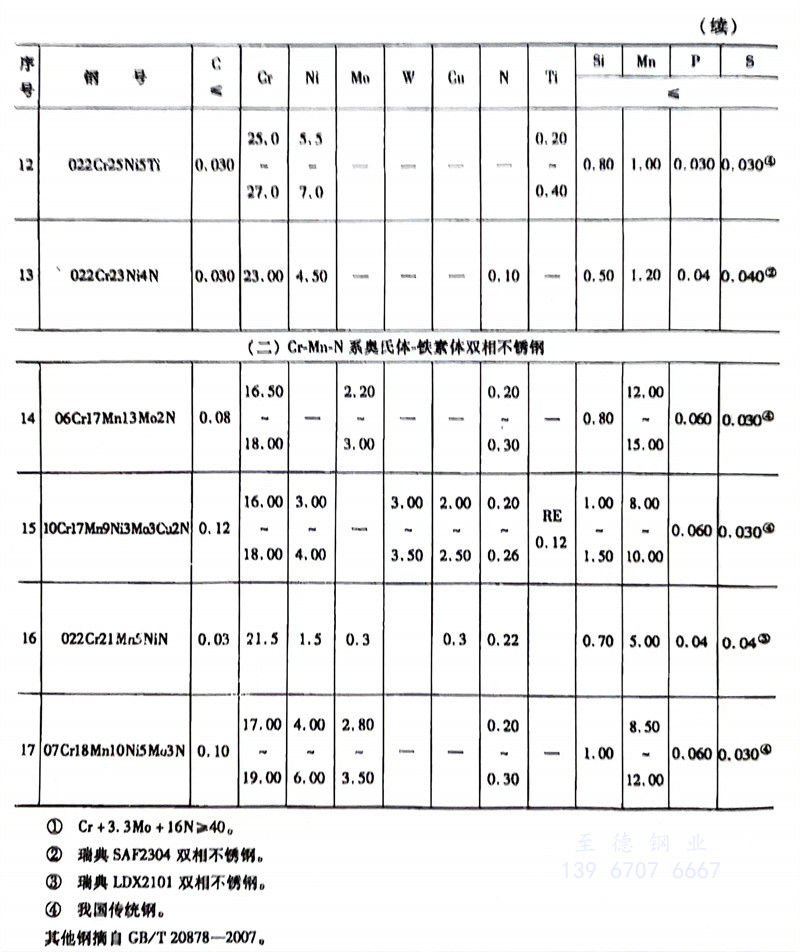

奥氏体-铁素体双相不锈钢的分类及化学成分见表7-1
