奥氏体不锈钢 |Austenite steel

奥氏体不锈钢具有面心立方晶体结构,无磁性,不能通过热处理强化,只能采用冷加工强化手段提高强度。由于其耐蚀,良好的常温和低温韧性、易成型性和良好的可焊性而广泛应用于各工业领域和日常消费领域。奥氏体不锈钢产量约占不锈钢产量的70%,其产品涵盖板、管、丝、带、棒材、锻件等几乎所有的冶金产品类型。

产品分类 / 用途

00Cr17Ni14Mo2 (316LUG)


(尿素级00Cr17Ni14Mo2)316LUG不锈钢 是在(00Cr17Ni14Mo2)316L不锈钢基础上,通过提高镍含量和降低钢中的磷含量,从而提高了钢在尿素生产环境中的耐均匀腐蚀,耐选择性腐蚀和耐晶间腐蚀性能所形成的新钢种。此钢已成为尿素生产装置的关键材料。


一、化学成分

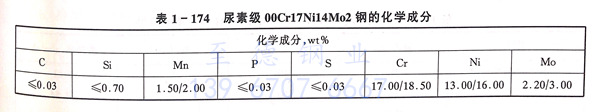

 (尿素级00Cr17Ni14Mo2)316LUG不锈钢的化学成分见表 1-174 。


表 174.jpg



二、力学性能

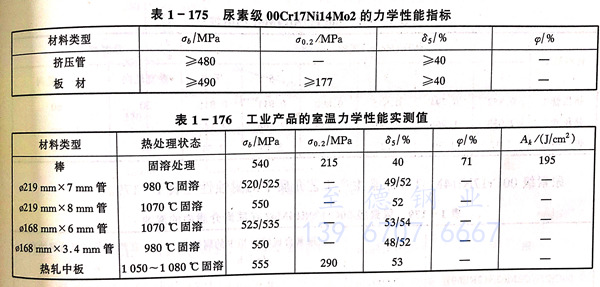

  (尿素级00Cr17Ni14Mo2)316LUG不锈钢技术条件的室温力学性能指标见表 1-175 。工业产品实测值见表 1-176 。


表 175.jpg



三、高温拉伸性能

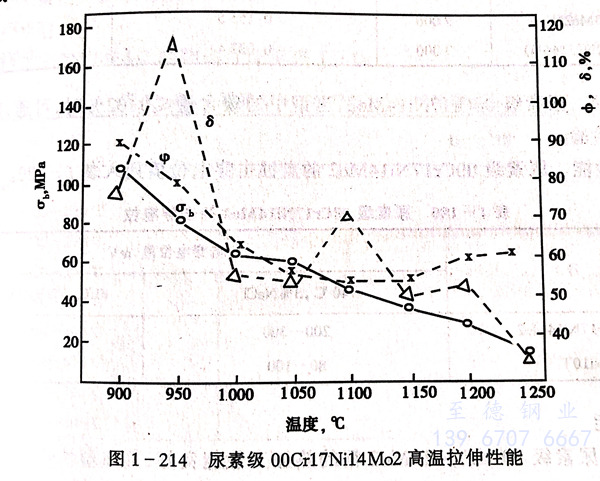

 (尿素级00Cr17Ni14Mo2)316LUG不锈钢的高温瞬时拉伸性能见图 1-214 。


 图 214.jpg



四、耐蚀性能


  a. 均匀腐蚀


   在硫酸环境下钢的性能见表 1-177 。


 表 178.jpg

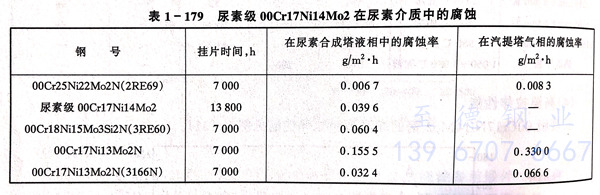

(00Cr17Ni14Mo2)316LUG不锈钢 在尿素生产工艺介质中的耐蚀性见表 1-179 。


表 179.jpg


  b. 晶间腐蚀


  (尿素级00Cr17Ni14Mo2)316LUG,当钢中的碳含量≤0.02%时,可通过所有的最腐蚀试方法检验。


  c. 耐点蚀性能

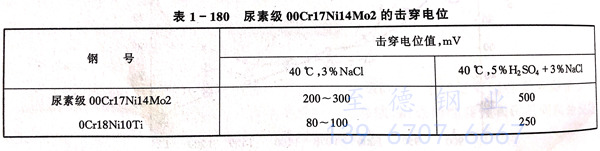

(尿素级00Cr17Ni14Mo2)316LUG不锈钢的点蚀击穿电位值列人表1-180。


 表 180.jpg



五、工艺性能


  a. 热加工


  (尿素级00Cr17Ni14Mo2)316LUG不锈钢的热加工性能良好,其热塑性较304L不锈钢稍低,变形抗力稍高。钢的适宜锻、轧温度为950~1300℃,热加工加热温度以1150~1200℃ 为宜,热穿孔的适宜加热温度为1100~1150℃。


  b. 冷加工


  (尿素级00Cr17Ni14Mo2)316LUG不锈钢的冷加工特性同于316L不锈钢。


 c. 热处理

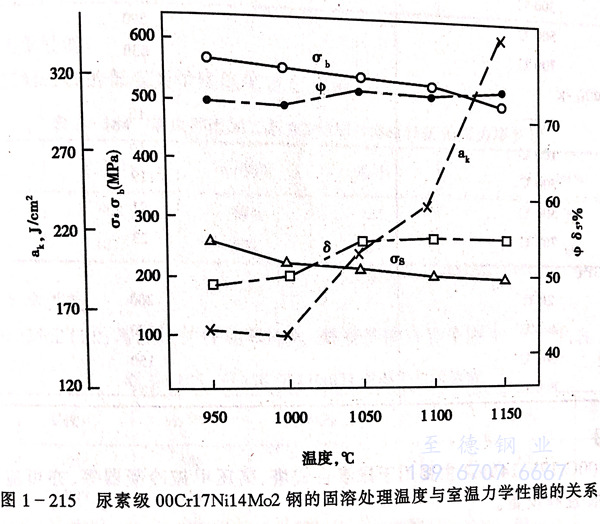

  (尿素级00Cr17Ni14Mo2)316LUG不锈钢的固溶处理温度为1050~1100℃,固溶温度对室温力学性能的影响见图1-215。


  图 215.jpg


  d. 焊接


  (尿素级00Cr17Ni14Mo2)316LUG不锈钢具有良好的焊接性能,可采用各种焊接方法进行焊接,焊接材料为00Cr25Ni22Mn4Mo2N,焊后不需热处理,其焊后的耐蚀性和力学性能近于母材,可满足尿素生产设备的技术要求。



六、物理性能

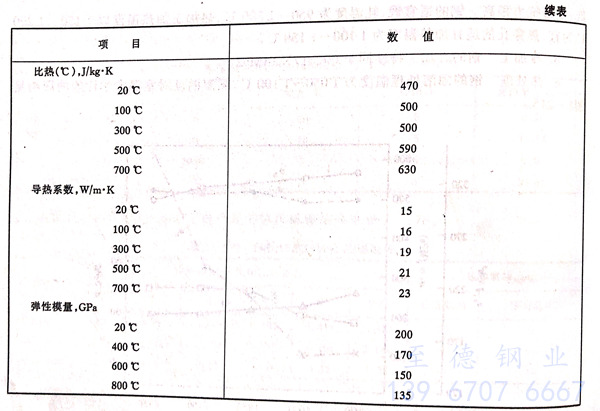

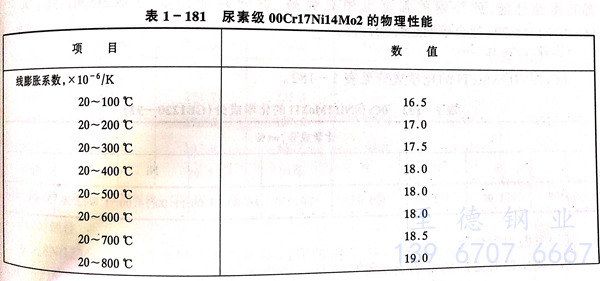

 (尿素级00Cr17Ni14Mo2)316LUG不锈钢的物理性能见表1-181。


 表 181.jpg

表 182.jpg






七、应用


 (尿素级00Cr17Ni14Mo2)316LUG不锈钢主要用于尿素合成塔,高压甲胺冷凝器等,亦可应用其他化学加工工业的装置和设备。
