流体输送用不锈钢无缝钢管适用于水、气、油等流体的输送。
1. 标记
用022Cr17Ni12Mo2 钢制造，外径为25mm、壁厚为2mm、定尺长度为6000mm,尺寸精度为普通级的冷拔（轧）无缝钢管，标记为：WC022Cr17Ni12Mo2-25×2×6000-GB/T 14976-2002。
用022Cr17Ni12Mo2钢制造，外径为25mm、壁厚为2mm、定尺长度为6000mm,尺寸精度为高级的冷拔（轧）无缝钢管，标记为：WC022Cr17Ni12Mo2-25(PC)x2x6000-GB/T 14976-2002。
2. 订购不锈钢管的合同或订单应包括标准编号（GB/T 14976-2002)、产品名称、钢的牌号、尺寸规格、、质量或数量、交货状态、选择性要求及其他特殊要求。
3. 不锈钢管按产品加工方式分为两类：热轧（挤、扩）（WH)和冷拔（轧）、（WC).钢管按尺寸精度分为二级：普通级（PA)和高级（PC)。
4. 不锈钢管的外径和壁厚见表2-6。根据需方要求，经供需双方协商，并在合同中注明，可供应表2-6以外的其他尺寸的钢管，尺寸偏差执行相邻较大规格的规定。

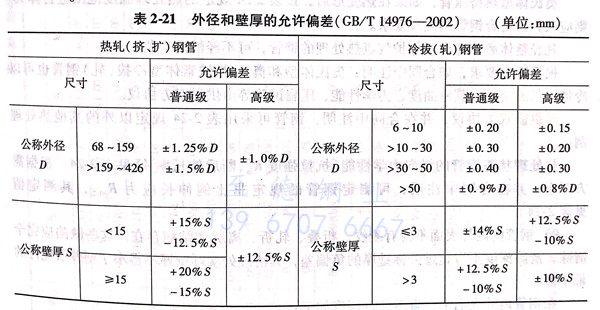

不锈钢管外径和壁厚的允许偏差见表2-21，钢管以普通级偏差供货。当需方要求高级偏差时，应在合同中注明。
5. 不锈钢管一般以通常长度交货，通常长度：热轧（挤、扩）钢管为2000~12000mm;冷拔（轧）钢管为1000~10500mm。

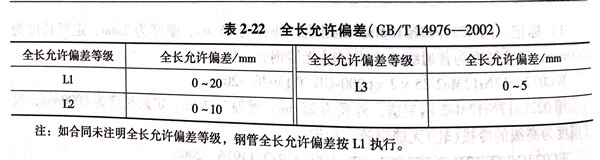

定尺长度和倍尺长度应在通常长度范围内，全长允许偏差分为三级（见表2-22)。每个倍尺长度留出的切口余量：外径≤159mm时为5~10mm.外径＞159mm时为10~15mm。
注：如合同未注明全长允许偏差等级，钢管全长允许偏差按L1执行。
特殊用途的不锈钢管，如公称外径与公称壁厚之比大于或等于10的不锈耐酸钢极薄壁钢管、直径≤30mm的小直径钢管等的长度偏差，可由供需双方另行协议规定。
范围长度应在通常长度范围内。
不锈钢管全长弯曲度应不大于钢管总长的0.15%。
不锈钢管的每米弯曲度：壁厚≤15mm时，不大于1.5mm;壁厚＞15mm时，不大于2.0mm;热扩管时，不大于3.0mm。
不锈钢管的两端面应与钢管轴线垂直，并清除毛刺。根据需方要求，经供需双方协商，并在合同中注明，钢管的不圆度和壁厚不均应分别不超过外径和壁厚公差的80%。
6. 不锈钢管按实际质量交货。根据需方要求，并在合同中注明，钢管也可按理论质量交货。

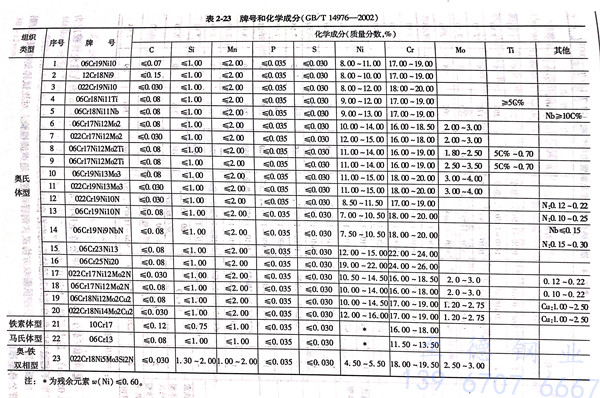

7. 钢的牌号和化学成分（熔炼分析）见表2-23,钢管按熔炼成分验收。根据需方要求，经供需双方协议，可供应表2-23以外牌号的钢管。如需方要求进行成品分析时，应在合同中注明。成品钢管的化学成分允许偏差应符合GB/T222的规定。

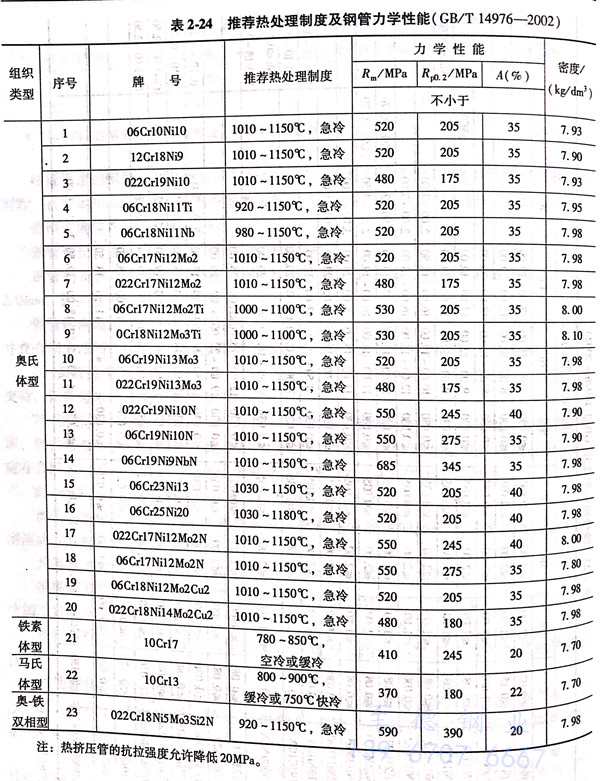

8. 不锈钢管经热处理并酸洗后交货。成品钢管的推荐热处理制度见表2-24。
奥氏体型热挤压管，如果在热变形后，按表2-24规定的热处理温度范围进行淬火，则应认为已符合钢管热处理要求。
凡经整体磨、镗或经保护气氛热处理的不锈钢管，可不经酸洗交货。
根据需方要求，如合同中注明，奥氏体型和奥氏体－铁素体型冷拔（轧）钢管也可以冷加工状交货。其弯曲度、力学性能、压扁试验等由供需双方协议。
经供需双方协议，并在合同中注明，不锈钢管可采用表2-24规定以外的其他热处理制度。
热处理状态钢管的纵向力学性能（抗拉强度Ra,断后伸长率A)见表2-24。根据需方要求，并在合同中注明，可测定钢管的规定非比例伸长应力Rp0.2,其测定值见表2-24。
9. 不锈钢管的内外表面不得有裂纹、折叠、轧折、离层和结疤存在。这些缺陷应完全清除，清除深度不得超过公称壁厚的负偏差，其清理处实际壁厚不得小于壁厚所允许的最小值。
在钢管内外表面上，直道允许深度如下：
①. 热轧（挤、扩）钢管。不大于公称壁厚的5%,直径小于和等于140mm的钢管，最大允许深度不大于0.5mm;直径大于140mm的不锈钢管，最大允许深度不大于0.8mm。
②. 冷拔（轧）钢管。不大于公称壁厚的4%(壁厚小于1.4mm的直道允许深度为0.05mm),最大深度不大于0.30mm。
不超过壁厚负偏差的其他缺陷允许存在。
根据需方要求，经供需双方协议，不锈钢管可进行超声波检验，对比试样刻槽深度为不锈钢管公称壁厚的10%。
点击标准图标下载
