一、管道元件公称尺寸 DN


  管道元件公称尺寸DN应符合GB/T1047-2005《管道元件DN(公称尺寸)的定义和选用》的规定。GB/T1047-2005适用于使用DN标识的相关标准中规定的管道元件。(也可以使用与该标准不同的其他标识尺寸方法,例如螺纹、压配、承插焊或对焊端的管道元件,或用NPS(公称管子尺寸)、OD(外径)、ID(内径)或G(管螺纹尺寸标记)等标识的管道元件。)


1. 定义


  DN是指用于管道系统元件(包括法兰及垫片等零件)。的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接的内径或外径(用单位mm表示)等特征尺寸直接相关。(1. 除在相关标准中另有规定,字母DN后面的数字不代表测量值,也不能用于计算目的。 2. 采用DN标识系统的那些标准,应给出与管道元件的尺寸的关系,例如DN/OD或DN/ID。)

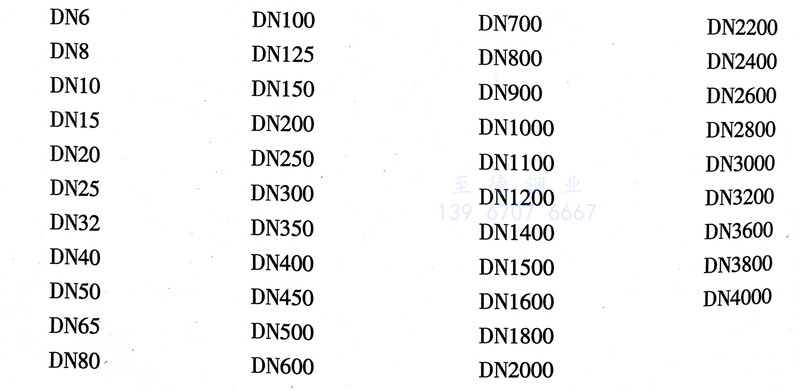

2. DN 系列


优先选用的 DN 数值如下:






二 、管道元件公称压力 PN


管道元件公称压力PN应符合GB/T1048-2005《管道元件PN(公称压力)的定义和选用》的规定。该标准适用于使用PN标识的相关标准中规定的管道元件。


   1. 定义


  PN是指与管道系统元件(包括法兰及垫片等零件)的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识,它由字母PN和后跟量纲一的数字组成。


   注:a. 字母PN后跟的数字不代表测量值,不应用于计算目的,除非在有关标准中另有规定。


         b. 除与相关的管道元件标准有关联外,术语PN不具有意义。


         c. 管道元件许用压力取决于元件的PN数值、材料和设计以及允许工作温度。许用压力在相应标准的压力-温度等级表中给出。


        d. 具有同样PN和DN数值的所有管道元件同与其相配的法兰或法兰管件应具有相同的配合尺寸。

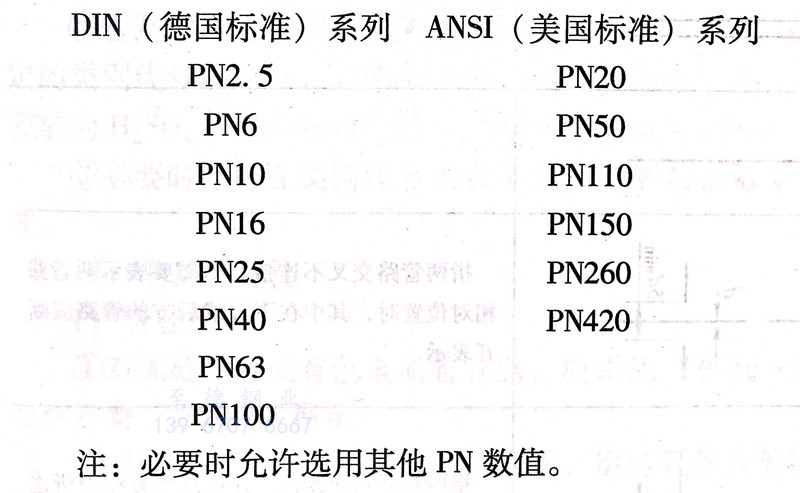

   2. PN系列


       PN 数值应从以下系列选择 :






三、管路系统的图形符号


  1.  管路

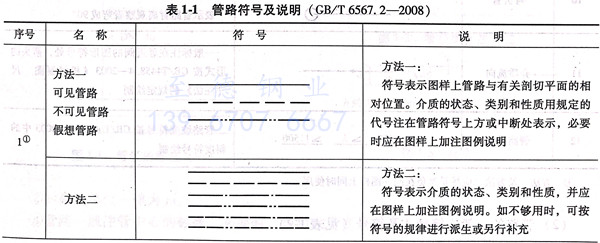

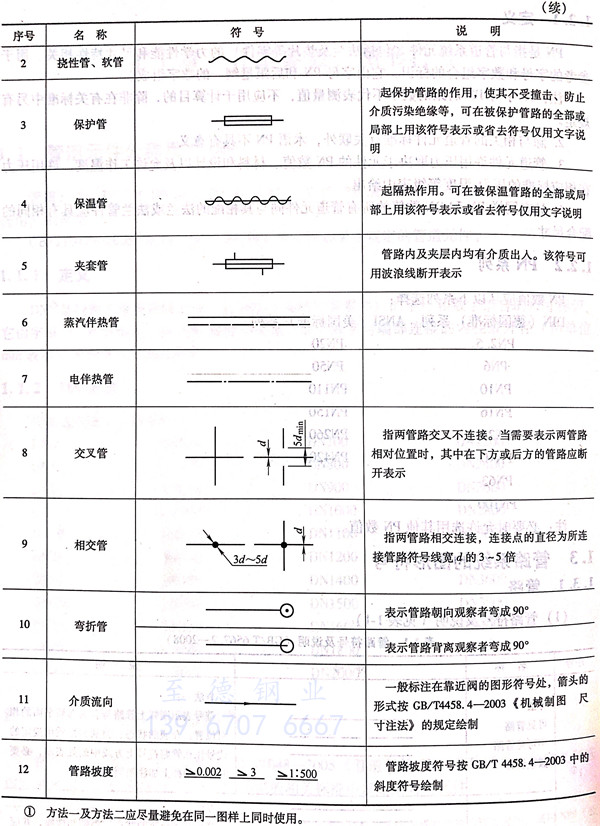

    A. 管路符号及说明(见表 1-1 )


表 1.jpg

表 1.1.jpg

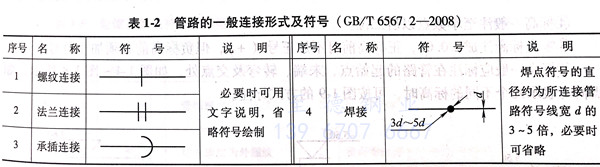

    B. 管路的一般连接型式及符号(见表 1-2)


表 2.jpg


    C. 管路中常用介质的类别代号


      ①.  管路中常用介质的类别代号见表 1-3


表 3.jpg



      ②. 管路中其他介质的类别代号用相应的英语名称的第一位大写字母表示,如与1条中规定的类别代号重复时,则用前两位大写字母表示。也可采用该介质化合物化学式符号(如硫酸为 H2O4)或国际通用代号(如聚氯乙烯为 PVC)表示其类别。


      ③.  必要时,可在类别代号的右下角注上阿拉伯数字,以区别该类介质的不同状态和性质。




   D. 管路的标注


     a. 管径

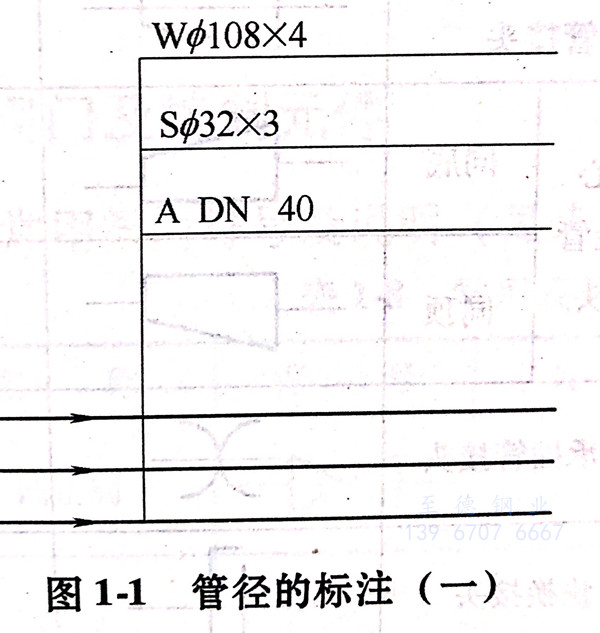

     ①. 对无缝钢管或有色金属管管路,应采用“外径x壁厚”标注,如φ108x4,其中Φ 允许省略,如图1-1所示。


图 1.jpg

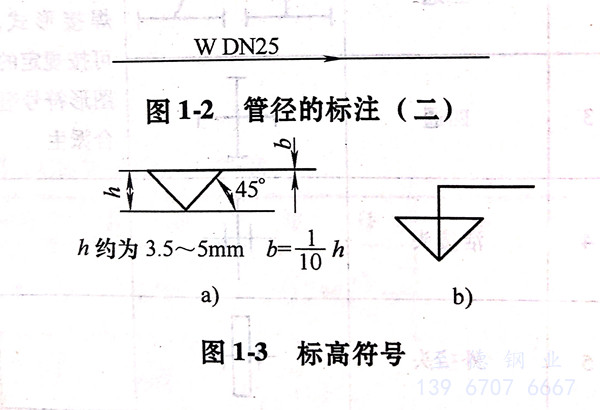

     ②. 对输送水或煤气的钢管、铸铁管、塑料管等其他管路应采用公称通径“DN”标注,如图1-1及图1-2所示。


图 2.jpg


    b. 标高


    ①. 标高符号一般采用图1-3a的形式。当注写位置不够时,也可采用图1-3b的形式。


    ②. 标高的单位一律为m.


    ③. 管路一般注管中心的标高。必要时,也可注管底的标高。


    ④. 标高一般注至小数点以后二位。


    ⑤. 零点标高注成±0.00,正标高前可不加正号(+),但负标高前必须加注负号(-)。

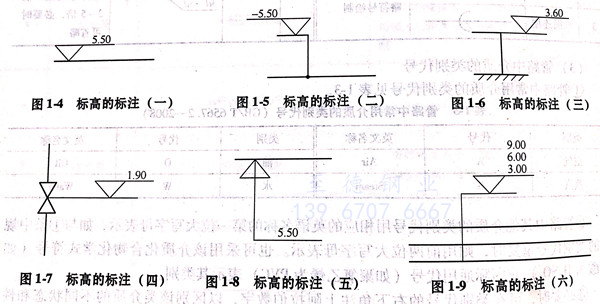

    ⑥. 标高一般应标注在管路的起始点、末端、转弯及交点处,如图14~图1-8所示,如需同时表示几个不同的标高时,可按图1-9的方式标注。


图 4.jpg


  2. 管件

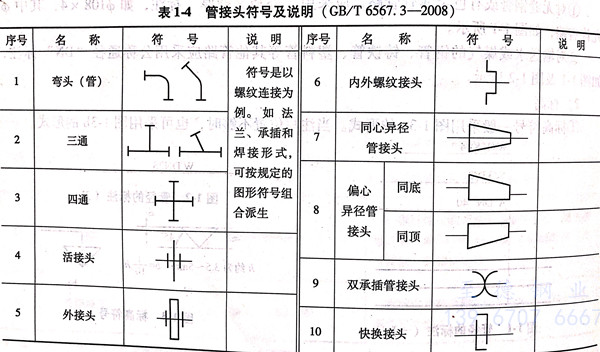

  a. 管接头符号及说明 (见表1-4 )


表 4.jpg

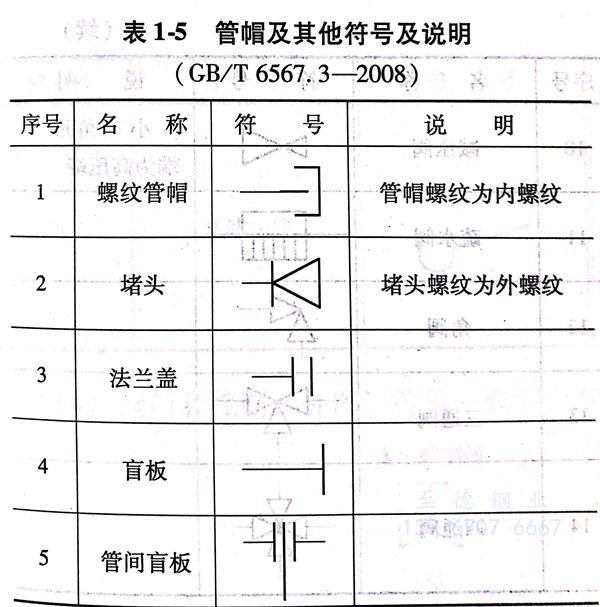

  b. 管帽及其他符号及说明(见表 1-5)


表 5.jpg

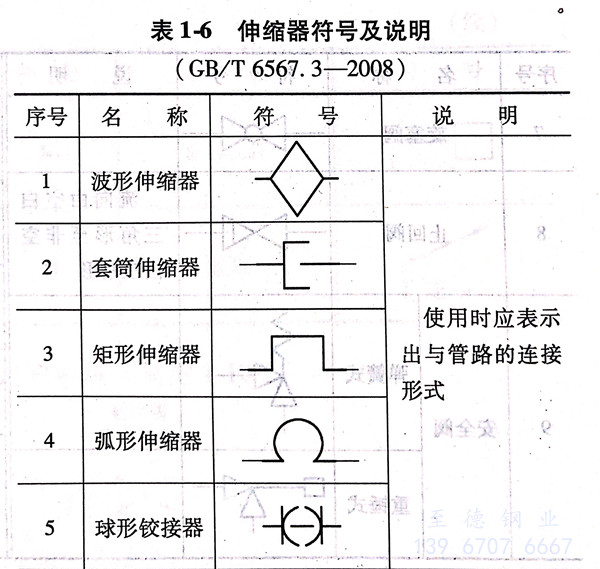

  c. 伸缩器符号及说明 (见表 1-6 )


表 6.jpg

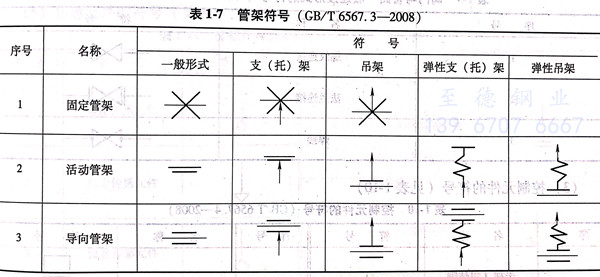

  d. 管架符号 (见表 1-7 )


表 7.jpg



 3. 阀门及控制元件

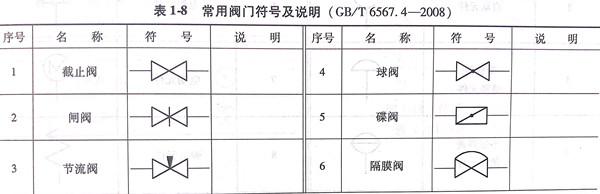

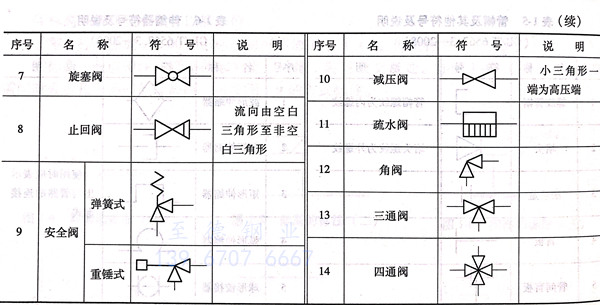

  a.常用阀门符号及说明 (见表 1-8 )


表 8.jpg

表 8.1.jpg

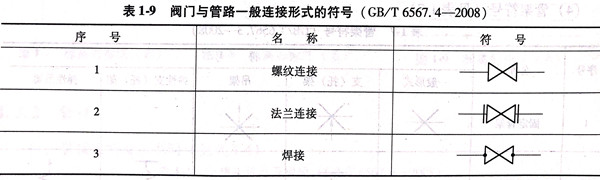

  b. 阀门与管路一般连接形式的符号(见表 1-9)


表 9.jpg

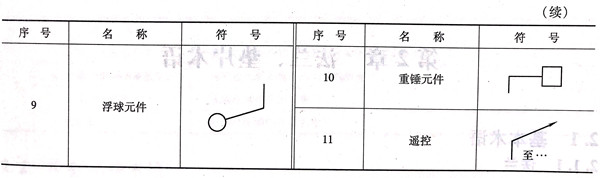

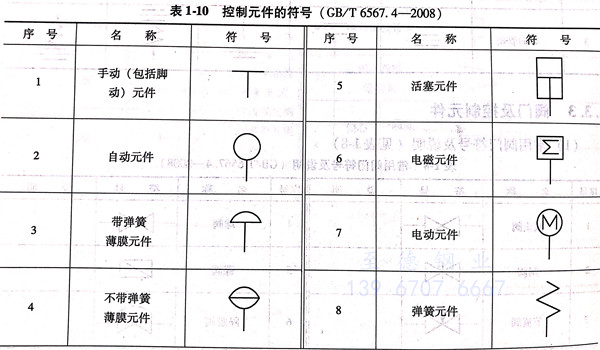

  c. 控制元件的符号 (见表 1-10 )


表 10.jpg

表 10.1.jpg

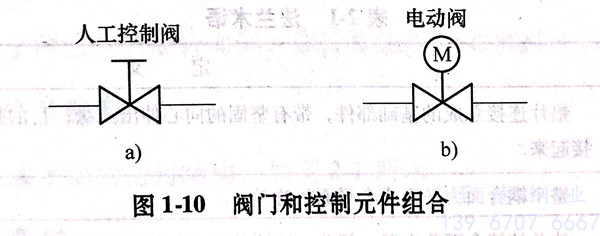

  d. 阀门和控制元件图形符号一般组合方式的示例(见图 1-10)


图 10.jpg

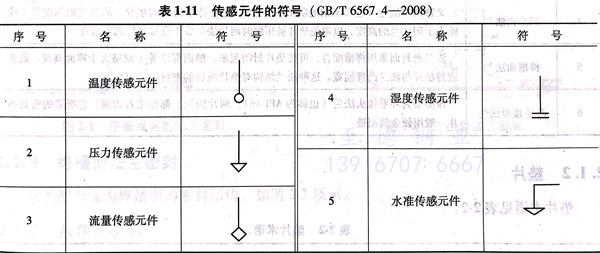

  e. 传感元件的符号(见表 1-11 )


表 11.jpg

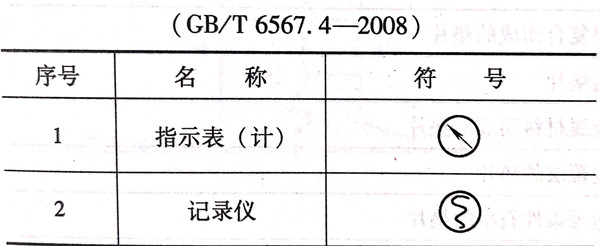

  f. 指示表(计)和记录仪符号(见表 1-12)


表 12.jpg

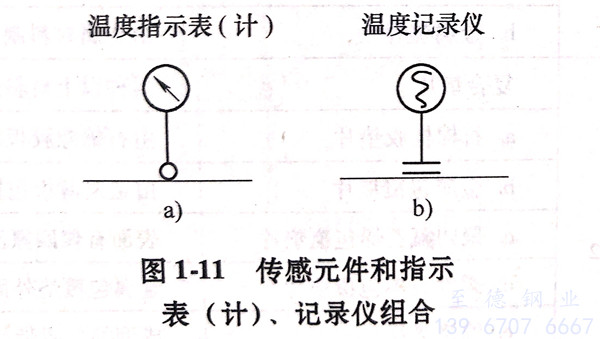

  g. 传感元件和指示表(计)、记录仪的图形符号组合示例(见图 1-11)


图 11.jpg
