1. 管道介质类别代号

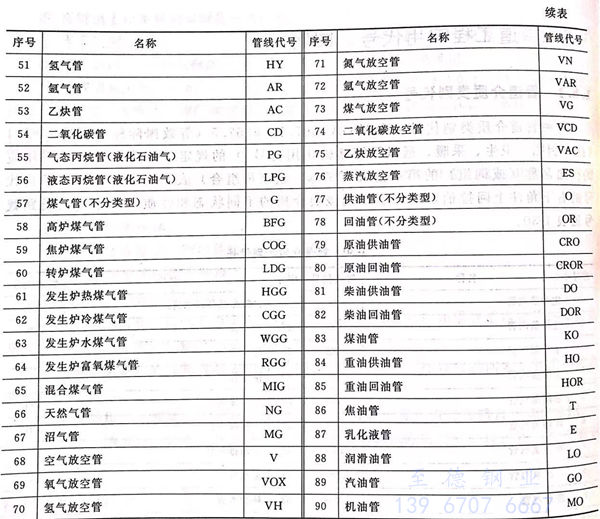

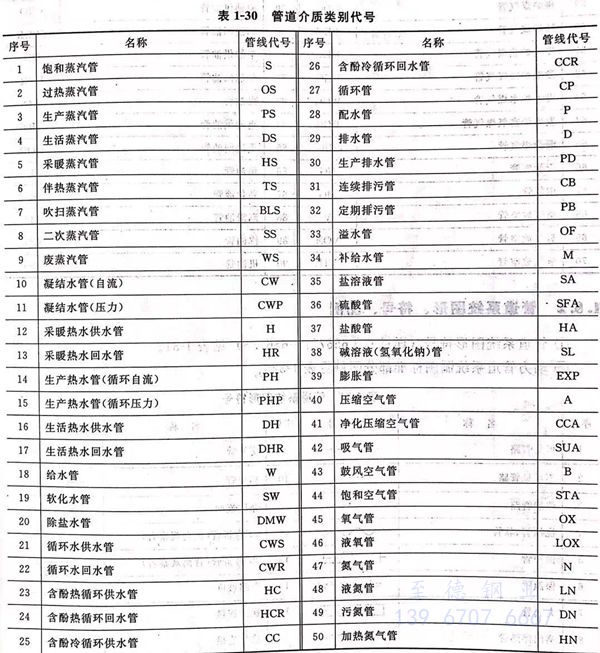

   各种管道介质类别代号可参照GB 6567.1~6567.5(等效国际标准 ISO 4067/1《技术制图－卫生、采暖、通风及管路输送用符号》）的规定，管路介质代号用相应的英语名称（或词组）的第一位大写字母（或字母组合）表示，必要时可在类别代号的右下角注上阿拉伯数字，以区别该类介质的不同状态和性质。管道介质类别代号见表1-30。


表 30.jpg

表 30.1.jpg



2. 管道系统图形、符号、图例

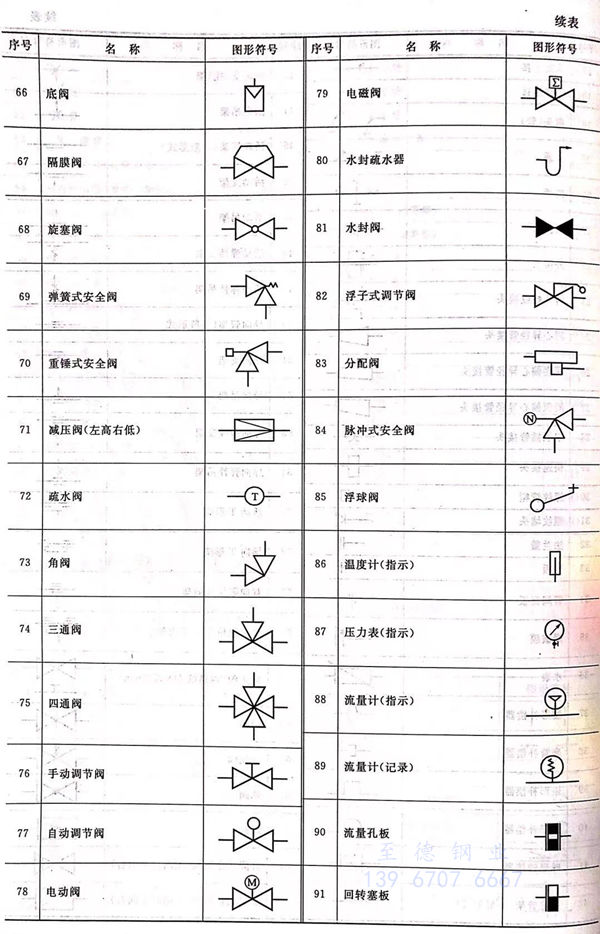

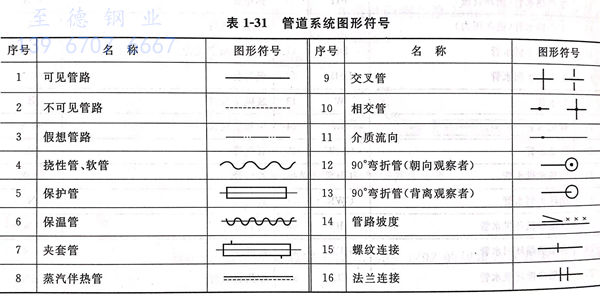

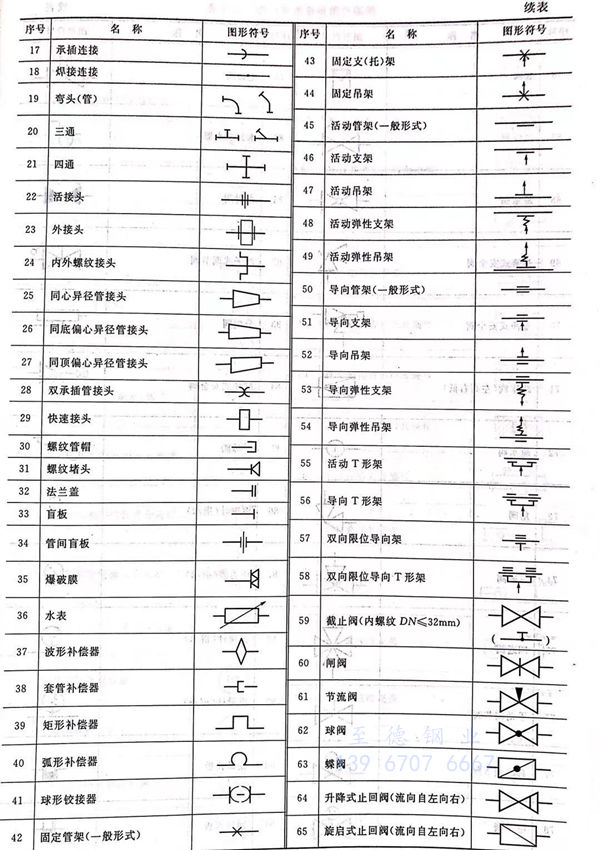

  ①. 管道系统图形符号（详见 GB 6567.1~6567.5）见表 1-31。


表 31.jpg

表 31.1.jpg

表 31.2.jpg

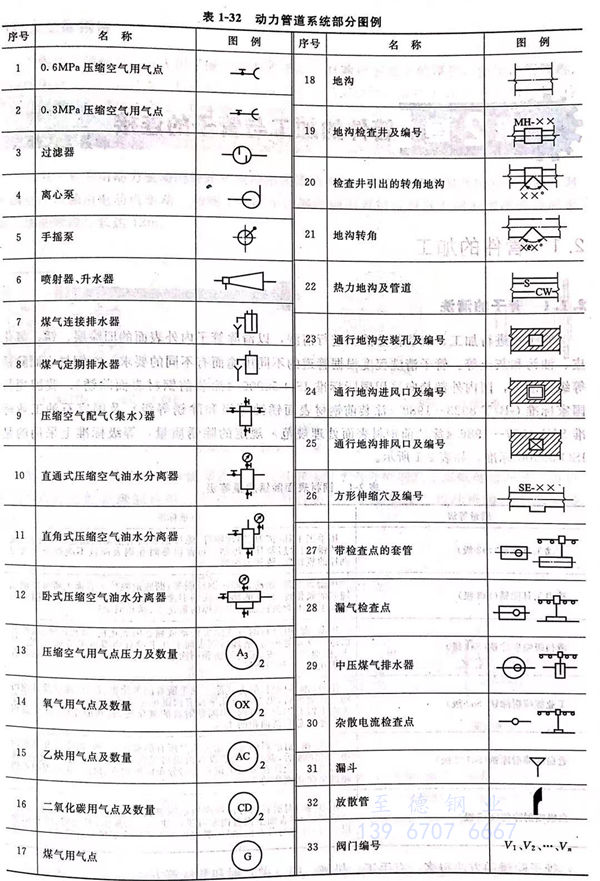

  ②. 动力管道系统制图标准部分图例见表 1-32 。


表 32.jpg
