不锈钢压力管道用法兰密封接头是由不锈钢法兰、密封垫片及紧固螺栓三个元件组成的一个密封组件,起着连接管子、泵、阀门、压力容器及各种承压设备的重要作用,它是机械、石油、化工、石化、水利、电力、轻工、纺织、船舶、制药及核工业等部门管道系统和装置中应用最广泛的一种管道连接件。据统计,在石油化工领域,仅一个大型炼油厂所使用的法兰密封接头总数就达到20万个以上。


  法兰密封接头的密封失效主要表现为泄漏。在各行业的管道系统和装置中,因法兰密封接头密封失效,轻则造成能源、原材料的浪费,重则导致设备报废、停工停产、人员伤亡和严重的环境污染。因此,现代石油、化工等工业对管道装置的密封提出了非常严格的要求。


 法兰密封接头中的主要零件为法兰及垫片,它们通常以一个独立的标准件出现。目前,法兰及垫片都已标准化。


一、法兰


   法兰术语见表2-1。



                                                                             表2-1   法兰术语
序号       术   语                                                                                      定      义
  1法兰  垫片连接总成的基础部件,带有坚固的向心伸出凸缘,目的是把两件或多件过程装置连接起来
  2平面法兰  整个耦合面为平面或全平面的法兰
  3凸面法兰  法兰的接合面凸出了一部分,该法兰是以它的边缘连接部分发生接触,而它的表面不在螺栓圆周处与其他部件接触。正规情况下,垫片的遮盖部分伸出到螺栓的内侧。
  4凹凸面法兰  又称插口法兰(也即所谓的阴阳面法兰),它夹持半封闭的垫片。阴法兰的深度等于或略大于阳法兰的高度,以避免垫片被压缩
时两片法兰发生直接接触的可能性。
  5榫槽面法兰  法兰密封面采用榫槽配合,可将垫片封闭起来。槽面深度等于或略大于榫面高度。通常密封垫片与法兰凸榫同宽。这种法兰结构
对垫片施加的密封压力很高。
  6环连接面法兰  该类型为环形接头法兰(也称为AP1环)。两片法兰上都加工有沟槽,它所装的密封垫片一般用硬金属制造。



 二、垫片


     垫片术语见表2-2。


                                                                               表 2-2  垫片术语
   序号              术    语                                                          定    义
    1 垫片 置于配合面间几何形状符合要求的薄断面密封件
a. 非金属垫片 由非金属材料制成的垫片
 b. 金属垫片由金属材料制成的垫片
   2复合垫片两种以上材料按需要复合而成的垫片
a. 石棉橡胶垫片由石棉橡胶板制成的垫片
b. 金属包覆垫片由金属薄板包覆非金属材料而成的垫片
c. 聚四氟乙烯包覆垫片表面有聚四氟乙烯包覆层的垫片
d. 柔性石墨包覆垫片 金属包覆垫外面再包覆柔性石墨的垫片
e. 缠绕垫片 成型的金属带与非金属同轴线同平面交替螺旋缠绕而成的垫片
f. 缠绕-金属包覆组合垫片 以有筋条的金属包覆垫为基体,在外圆周上再缠绕成缠绕垫的组合垫片,用于多层换热器
g. 骨架式柔性石墨垫片柔性石墨和骨架按特定工艺复合而成的垫片
h. 包覆金属环的橡胶垫片内周边包覆金属环的石棉橡胶垫片
i. 金属增强垫片金属起增强作用的垫片
j.  编织垫片密封材料编织而成的垫片



三、密封结构术语


   1.  法兰连接密封


     法兰连接密封件置于两法兰的配合面间,靠拧紧螺栓压紧密封件的密封结构。


   2. 突面或平面法兰密封

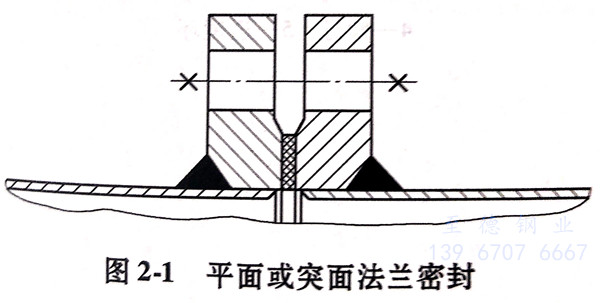

     法兰配合面为突面或平面的密封结构,如图2-1所示。


图 1.jpg


   3.  凹凸面法兰密封

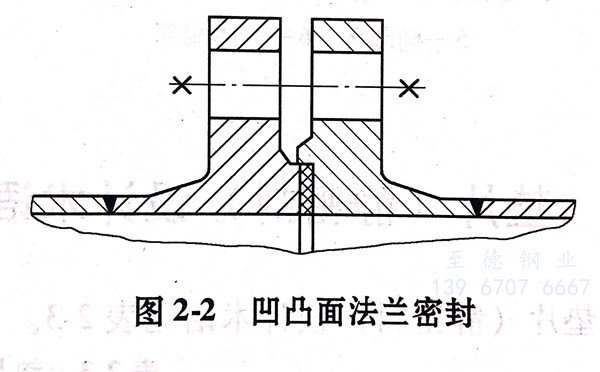

    法兰配合面为凹凸面的密封结构,如图2-2所示。


图 2.jpg


   4. 榫槽面法兰密封

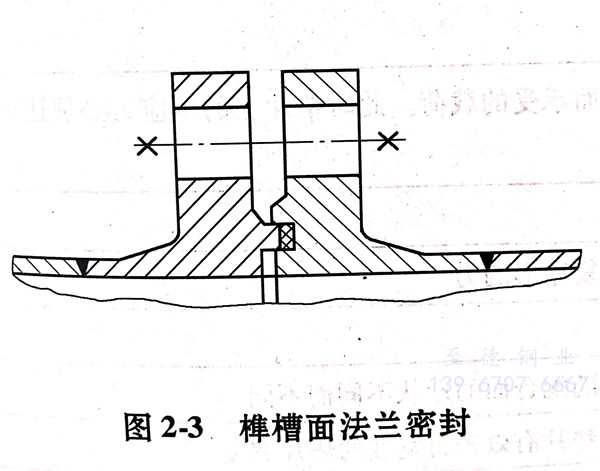

    法兰配合面为榫槽面的密封结构,如图2-3所示。


图 3.jpg


   5. 八角环密封

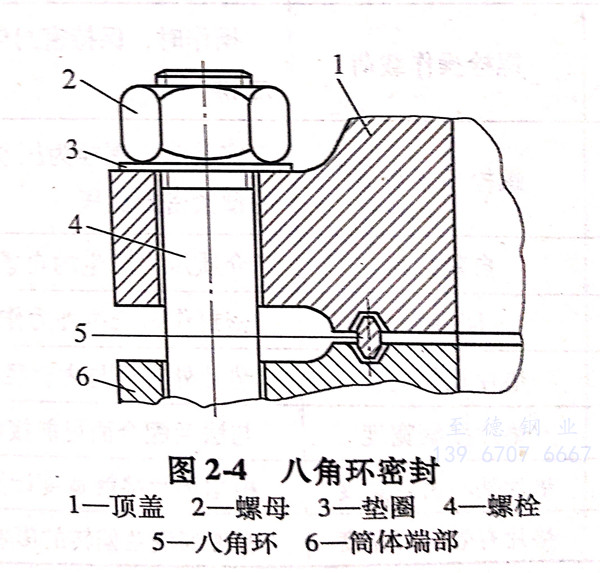

   螺栓法兰连接,八角环靠螺栓的力预紧,并受介质压力的作用而自紧的密封结构,如图2-4所示。


图 4.jpg


   6. 椭圆环密封

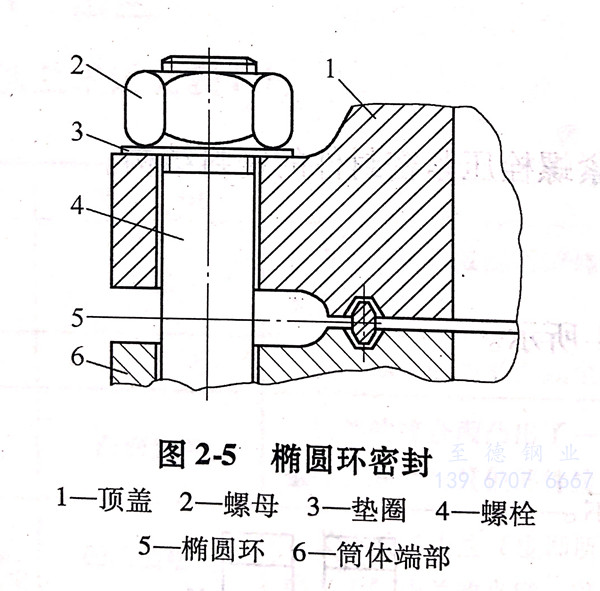

   螺栓法兰连接,椭圆环靠螺栓的力预紧,并受介质压力的作用而自紧的密封结构,如图2-5所示。


图 5.jpg


   7. 透镜环密封

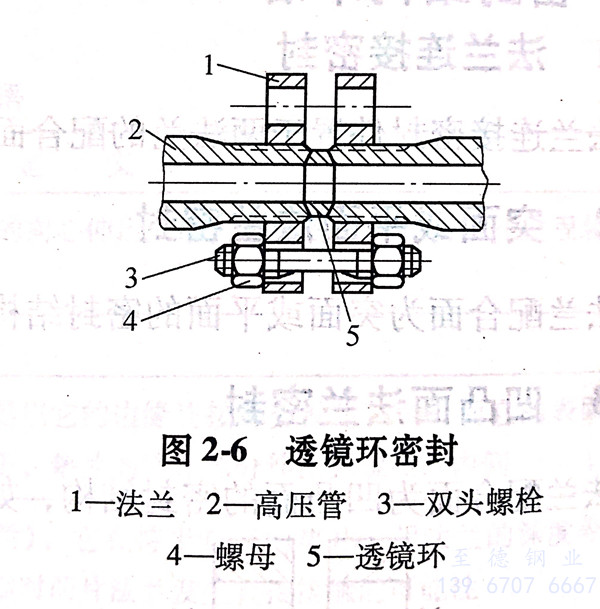

   高压(适用压力为32MPa)管道连接处用透镜垫做密封件的密封结构,如图2-6所示。


图 6.jpg



四、垫片(静密封)设计术语


  垫片(静密封)设计术语见表2-3。


                                                                                     表2-3 垫片 (静密封)设计术语
序号          术  语                                                         定    义
 1预紧密封比压(y)安装时,预紧螺栓达到密封状态垫片所承受的压应力
 2操作密封比压操作时,介质压力抵消了螺栓载荷作用于垫片上的部分应力后,还能保持密封的垫片上的压应力。它是垫片系数与介质压力的乘积
 3垫片系数(m)操作密封比压与被密封介质压力之比
 4螺栓操作载荷操作时,保持密封使螺栓受的载荷。它是介质压力载荷与保持密封所需垫片压紧力之和。
 5螺栓预紧载荷安装时,螺栓为压紧垫片使之密封而承受的载荷。此时垫片上的压应力必须达到垫片的预紧密封比压
 6自紧载荷介质压力产生的自紧力
 7回弹力密封作为抵抗外力作用而产生的恢复原形的力
 8垫片几何宽度垫片外直径与内直径之差的一半
 9垫片接触宽度与法兰配合面可能接触的宽度,它随配合面的形状不同而不同
 10垫片基本密封宽度根据垫片接触宽度计算的用于确定垫片有效密封宽度的垫片宽度
 11垫片有效密封宽度考虑到法兰偏转的影响,设计时根据垫片基本密封宽度按均方根计算的垫片宽度



五、垫片材料性能术语


 垫片材料性能术语见表2-4。


                                         表2-4  垫片材料性能术语
序号   术  语                              定    义
   1压缩率 加载时,材料的厚度压缩量与初始厚度之比
   2弹性固体物质在应力作用下产生应变,应力消失后即恢复原状的性能
   3回弹率固体物质卸载时的回弹量与加载时的压缩量之比
   4应力松弛应变不变而应力衰减的一种过渡应力-应变状态
   5应力松弛率应力松弛状态下应力衰减的百分数
