大直径法兰为公称压力用Class标记的钢制管法兰，分为A和B两个系列。A系列规定了通用的法兰尺寸。B系列规定了紧凑型法兰尺寸，通常这类法兰比A系列法兰的螺栓中心圆直径要小。两个系列的法兰尺寸完全不同，不能互换，相互连接的两个设备应采用相同的法兰系列。大直径钢制管法兰的类型及适用范围见表3-9。

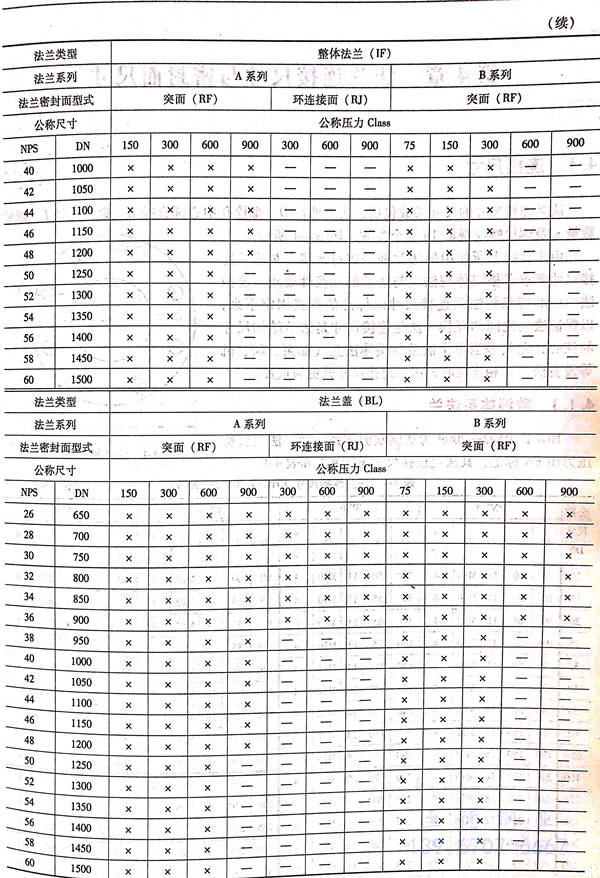

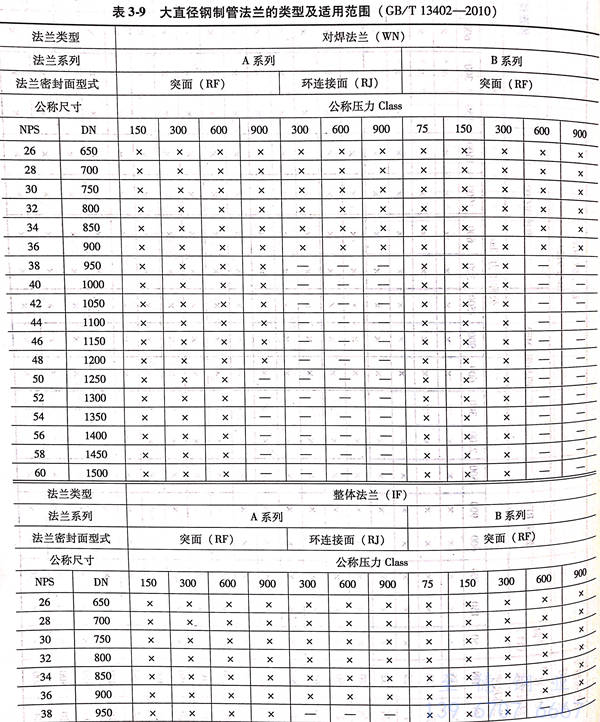

表3-9 大直径钢制管法兰的类型及适用范围（GB/T 13402-2010)


表 9.1.jpg

表 9.2.jpg
