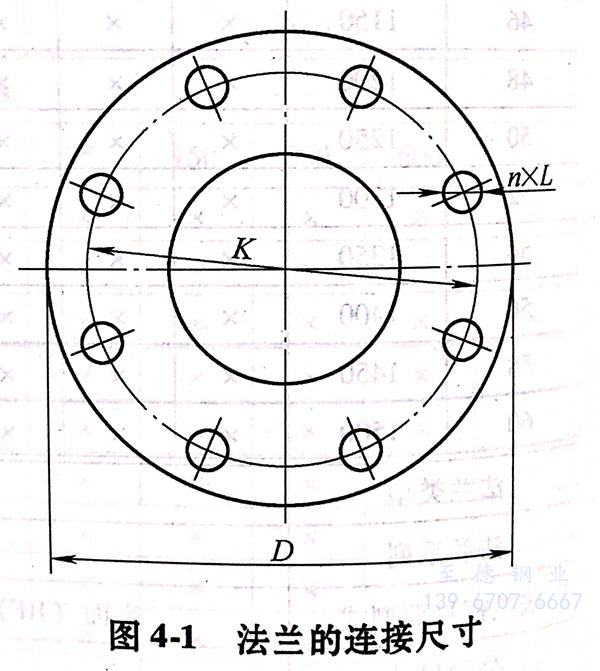

法兰连接尺寸的尺寸参数包括：法兰外径D、螺栓孔中心圆直径K、螺栓孔径L、螺栓数n及螺栓螺纹规格Th五个参数，如图4-1所示。
由于管线上所使用的法兰都是成对连接，对法兰连接尺寸要求严格以体现法兰与法兰的互换性要求。德国法兰标准特意将法兰连接尺寸以标准的形式固定下来，以保证法兰之间的互换。法兰连接尺寸是法兰结构尺寸的核心，尤其是当单个法兰与整体法兰（如泵、阀、机等设备法兰）相连接时，法兰连接尺寸就更为重要。
1. 欧洲体系法兰

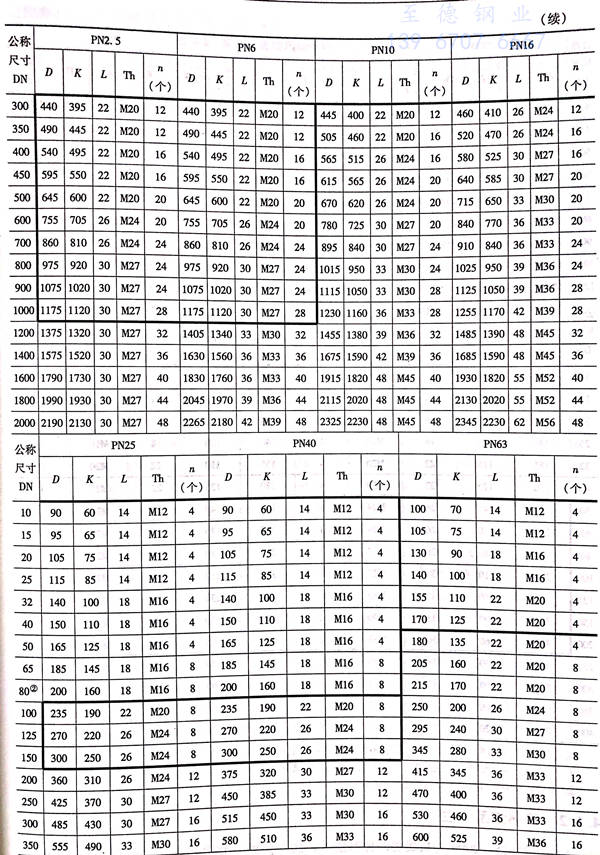

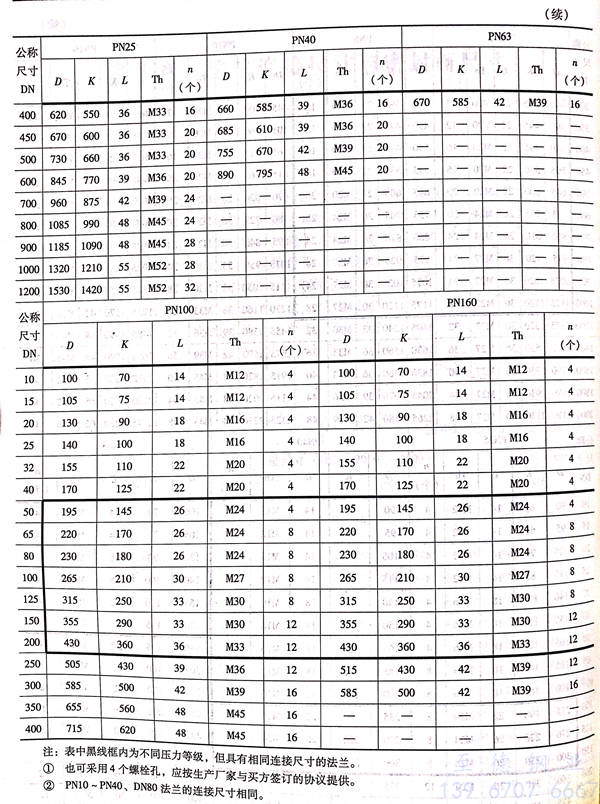

HG/T 20592-2009 为从属欧洲体系法兰，法兰公称压力用PN标记，其法兰连接尺寸见图4-1和表4-1。
2. 美洲体系法兰

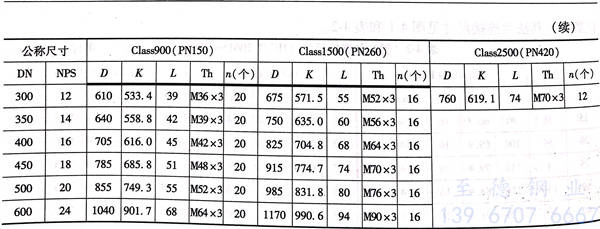

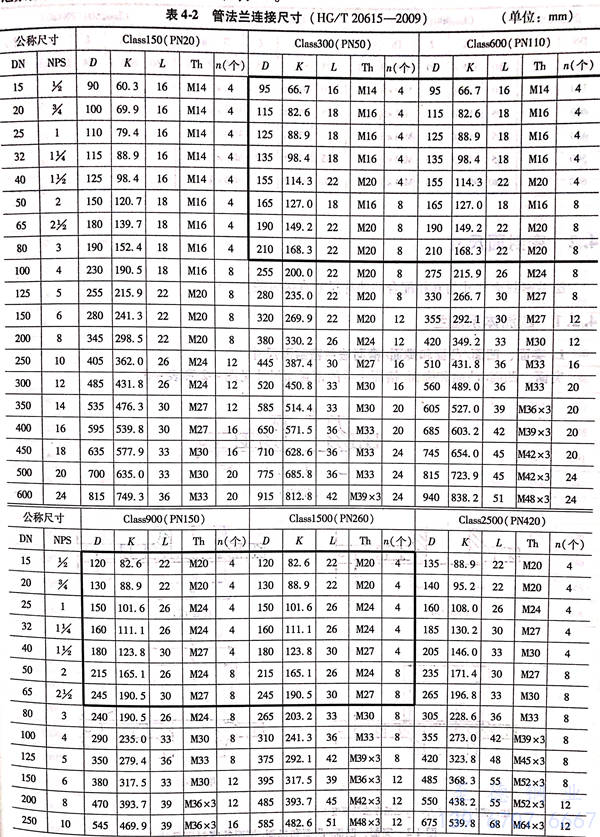

HG/T 20615-2009 为从属美洲体系法兰，法兰公称压力用Class标记并有相应的PN标记数值，其法兰连接尺寸见图 4-1 和 表 4-2 。
