法兰密封面尺寸与其相配合的垫片尺寸直接有关。
一、欧洲法兰体系
1. 突面、凹面／凸面、榫面／槽面法兰密封面尺寸

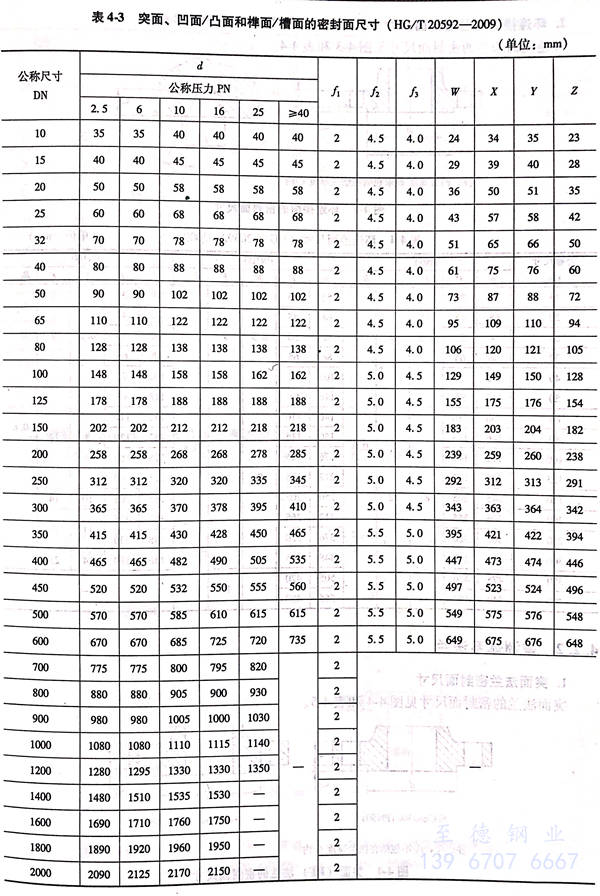

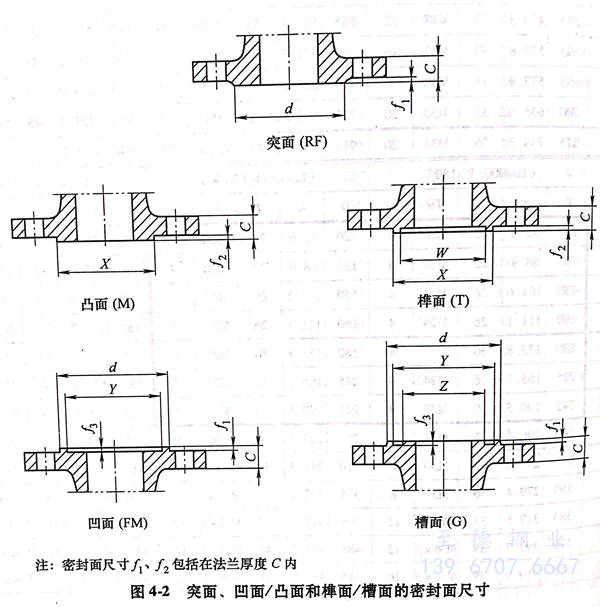

突面、凹面／凸面、榫面／槽面法兰密封面尺寸见图 4-2 和 表 4-3 。
2. 环连接面法兰密封面尺寸

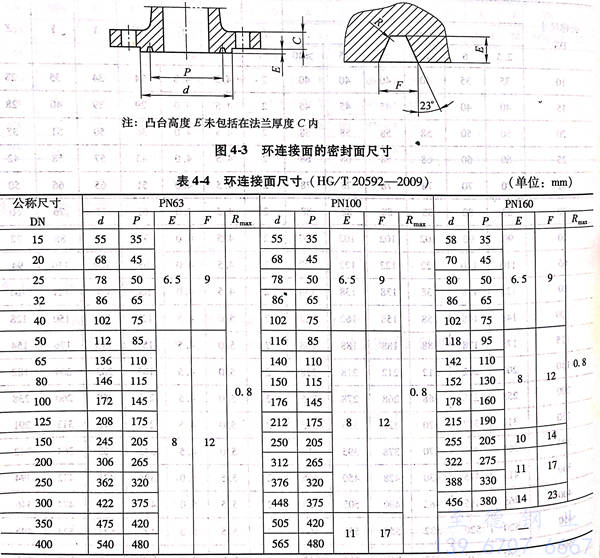

环连接面法兰的密封面吃饭见图 4-3 和 表 4-4 。
二、美洲体系法兰
1. 突面法兰密封面尺寸

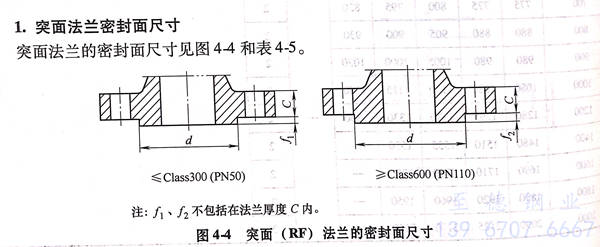

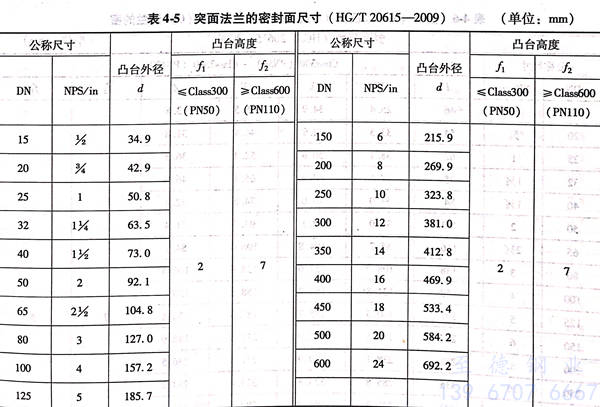

突面法兰的密封面尺寸见图 4-4 和 表 4-5 。
2. 凹面／凸面、榫面／槽面法兰密封面尺寸

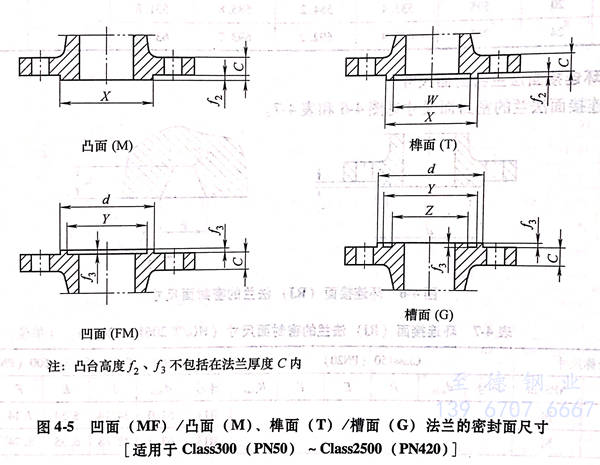

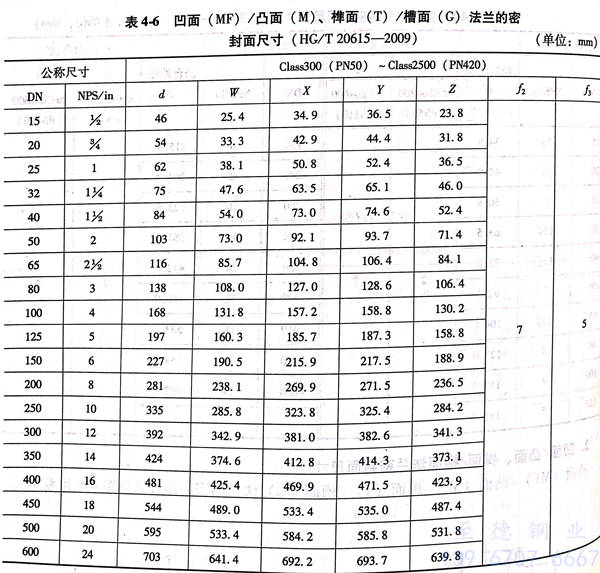

凹面（MF)/凸面（M)、榫面（T)/槽面（G)法兰的密封面尺寸见图4-5和表4-6。
3. 环连接面法兰密封面尺寸

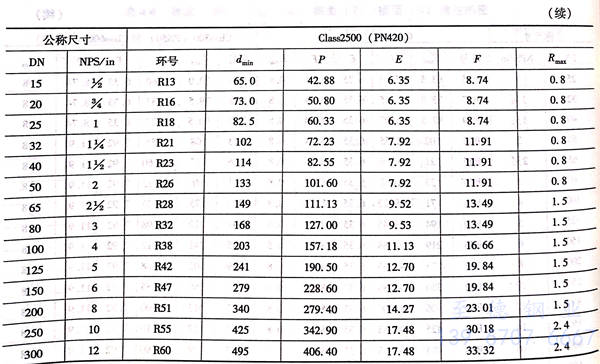

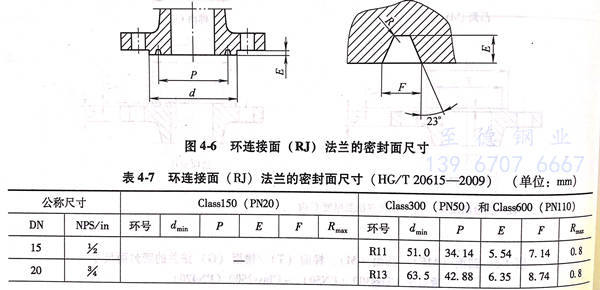

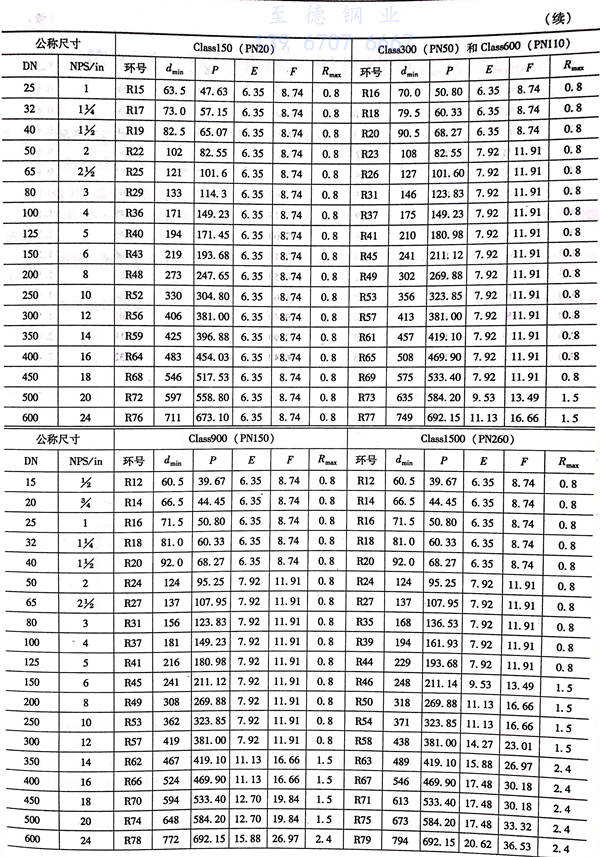

环连接面法兰密封面尺寸见图 4-6 和 表 4-7 。
