不锈钢管件是管道系统中用于直接连接、转弯、分支、变径以及用作端部等的零部件,包括弯头、三通、四通、异径管接头、管箍、内外螺纹接头、活接头、快速接头、螺纹短节、加强管接头、管堵、管帽、盲板等,一般不包括阀门、法兰、紧固件。


 ①. 焊接钢管件


   焊接钢管件是管件加工厂用无缝钢管或焊接钢管(大小头也可用钢板)经下料焊接加工而成的管件。常见的焊接钢管件有焊接弯头、焊接弯头管段、焊接三通和焊接大小头等。


 ②. 锻制管件


   利用锻压机械的锤头、砧块、冲头或通过模具对管件坯料施加压力,使之产生塑性变形,从而获得所需形状和尺寸的管件。


  ③. 铸造管件


 将金属熔炼成符合一定要求的液体并浇进管件铸型里,经冷却凝固、清整处理后得到的有预定形状、尺寸和性能的管件。



一、钢制对焊无缝管件(GB/T 12459-2005)


  钢制对焊无缝管件标准规定了DN15~DN800mm(NPS1/2~NPS24in)的碳钢、合金钢、奥氏体不锈钢制管件的符号和代号、尺寸与公差、材料、制造、检验、试验、标志、防护与包装等要求。


 1. 代号


  对焊无缝管件的种类和代号如表1-26所示。


表 26.jpg


  2. 标准尺寸

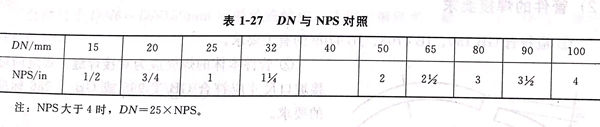

 由于米制单位和英制单位不能做到精确的等同,因此使用者必须分别采用两种单位制。对于尺寸为米制单位的管件,其公称尺寸用DN表示;对于尺寸为英制单位的管件,其公称尺寸用NPS表示;两者之间的关系如表1-27所示。


表 27.jpg



二、钢板制对焊管件(GB/T 13401-2005)



  钢板制对焊管件标准规定了公称尺寸DN150~DN1200mm(NPS6~NPS48in)的碳钢、合金钢、不锈钢板制对焊管件的符号和代号、尺寸与公差、材料、制造、检验、试验、标志、防护与包装等要求。


  管件可采用钢板或钢带经过冷加工或热加工成形。根据公称尺寸和制造方法的不同,允许在壳体上有一条或两条及两条以上纵向焊缝。



 1. 管件上焊缝的位置要求


     ①. 对弯头、异径接头和三通,当DN≤450mm时,其本体上宜有一条纵焊缝;当DN≥500mm时,其本体上可有两条或两条以上的纵焊缝。当采用多条焊缝时,焊缝的位置和焊接要求应符合GB150的相关要求。

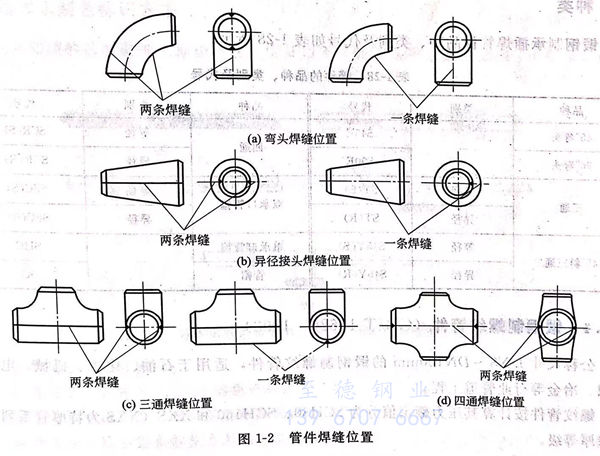

    ②. 管件焊缝位置如图1-2所示。


图 2.jpg


    ③. 管帽可由两块对接的钢板制成,对接焊缝距管帽中心线不应大于管帽外径的1/4。


 2. 管件的焊接要求


  ①. 应符合GB 150、JB 4708、JB 4709的有关要求。


  ②. 管件本体的焊缝应为对接焊缝。焊缝的对接坡口尺寸应符合GB/T 985或GB/T 986标准的要求。


  ③. 坡口的加工宜采用机械方法。如用热切割法,必须去除坡口表面的氧化皮,并将影响焊接质量的凸凹不平处打磨平整。

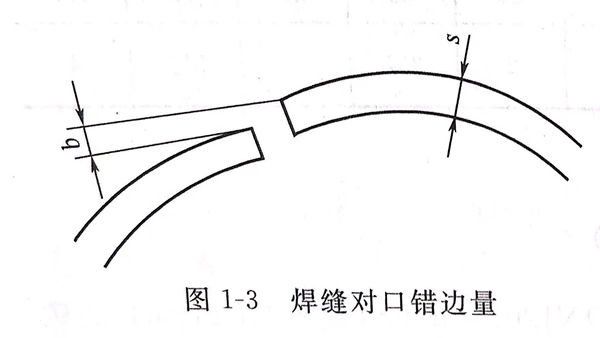

  ④. 焊缝的对口错边量b≤10%s,且不得大于2mm,如图1-3所示。


图 3.jpg



三、锻钢制承插焊管件(GB/T 14383-1993)



 公称尺寸DN15~DN80mm的锻钢制承插焊管件,适用于石油、化工、机械、电力、纺织、化纤、冶金等行业管道工程。


 1. 标记示例


   公称尺寸DN50mm、接管外径为A系列、壁厚等级SCH80的等径三通:  ST(S)50-SCH80 GB/T 14383-1993


 2. 种类

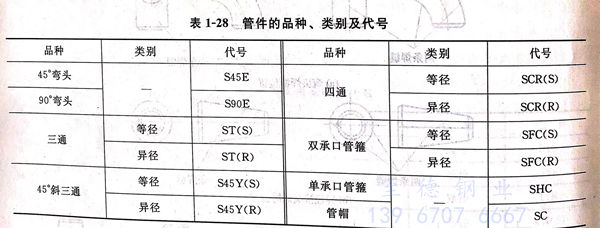

  锻钢制承插焊管件品种、类别及代号如表1-28所示。


表 28.jpg




四、锻钢制螺纹管件(GB/T 14626-1993)


  公称尺寸 DN8~DN100mm的锻钢制螺纹管件,适用于石油、化工、机械、电力、纺织、冶金等行业管道工程。


  螺纹管件按计算其压力额定值分为SCH80、SCH160和XXS(XXS为特厚管系列)3个壁厚等级。




五、可锻铸铁管件(GB/T 3287-2000)


  公称尺寸DN6~DN150mm 可锻铸铁管件,适用于输送水、油、空气、煤气、蒸汽管路的连接。
